할로겐램프는80년대출시당시인간이만들어낸조명가운데햇빛과가장유사하게만들었다고선전하던제품이다.

당시에는상당히고가의수입품만있었다.지금은기술의보급과대중화로가격도매우저렴하게유통되고있다.

이러한제품은인테리어시공시전문시공자들이많이설치하게되는데이를설치하기위해서는약간의기본지식이필요하다.

할로겐램프와등기구의종류

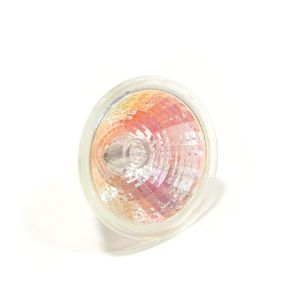

1. mr-16

   일반적으로볼수있는할로겐램프의모양은뒤에반사구가붙은램프(dichroichalogenlamp)가주로사용된다.



   사양이12v이므로220v에서12v로전압을바꾸어주어야하므로별도의트랜스(translator)가필요하다.

2. 등기구는트랜스가내장된형태가있고트랜스를별도로구매해야하는형태가있다.

3. 사양은12v20w,12v50w를많이사용하고그림,사진,음식,의류,보석등의조명에많이사용한다.

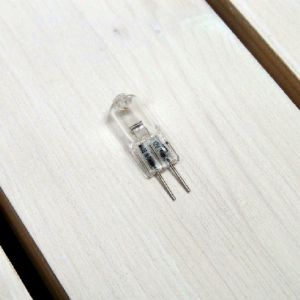

4. jc

   반사구가없는제품은스팟라이트(spotlight)등으로사용된다.12v20w,12v50w등을많이사용하고,



   사양이12v이므로220v에서12v로전압을바꾸어주어야하므로별도의트랜스(translator)가필요하다.

5. 등기구에트랜스가내장된형태가있고트랜스를별도로구매해야하는형태가있다.

6. 각종전시물의엑센트조명으로많이사용된다.

7. j관

   얇고긴투명관식으로생긴조명으로강력한투광효과를나타내므로실외조명이나쇼윈도의조명등으로많이사용된다.



   별도의트랜스가필요하지않고,등기구도실내용과실외용으로나뉘어져있다.

8. 무대조명으로도많이사용되고200w,300w,500w,1kw등의강한조명을낸다.

위와같이다양한종류의할로겐램프가있지만,주로사용되는것이mr-16과jc램프를이용한등기구가80%이상이라고할수있다.

이램프를이용한등기구를아래와같이정리해보았다.

할로겐등기구의종류

1. 노출직부등트랜스내장형

트랜스가내장되어있어밝기선택에따라조명기구의사양을선택해야한다.

주로mr-16램프를많이사용하지만일부특수한모양이달려있는제품등에는jc램프가달리는것도있다.



2. 매입형트랜스별도용

트랜스선택에따라램프밝기를선택할수있고,매입형종류가매우많다.매입형이면서도앞에피라미드모양등다양한모양을가지고있는제품이다.

이런제품에는mr타입의램프가들어가지않으므로상기의jc램프를사용한다..

철천지제품도점점늘고있는추세고아래는현재인터넷상에서볼수있는제품이다.

매입할로겐등기구백색75mm

매입할로겐등기구금장75mm

3. 레일부착형

   장착을전용레일에한다.주로업소등에많이사용하고전용레일에설치하면램프의이동이자유스러우므로상품위치가수시로바뀌는



4. 쇼윈도위의조명으로많이사용한다.모양은대부분의노출직부등모양은전부출시되고있다.

5. 레일도계속연결사용할수있으므로길게도사용할수있다.

6. 전원은레일에물리고각등기구는레일로부터전원을공급받는다.

7. 부피를줄이기위해일반적으로고가의전자식트랜스를사용하므로더비싸다.

8. 레일도각레일,원형레일과각레일을연결하기위한부속들이있다.

9. 선고정형

   장착을선으로고정시키고전용터미널과마감연결브라켓으로연결한다.



10. 이또한전원은선으로부터공급받는다조명을깨끗하게공중에매달수있어카페등에서많이사용한다.

가정에서diy를위해서는mr16이나jc램프를이용한노출직부등과매입형트랜스를많이사용하게될것이다.

노출직부등은일반등기구와같이볼트와와트수를선택하여연결만해주면된다.

그러나,매입형의경우는별도로트랜스를구입하여연결을해주어야한다.

트랜스에는220v입력선과12v를출력선을표시해주고있으므로12v출력에할로겐등기구를연결하여주면된다.

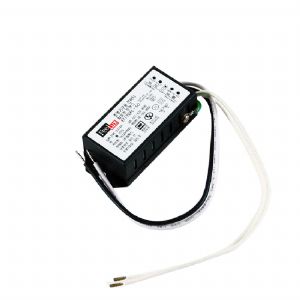

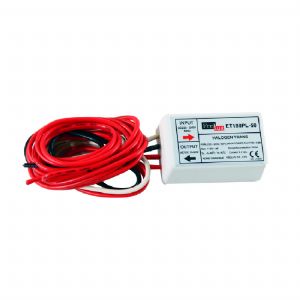

할로겐트랜스는아래와같이전자식과구형이있는데전자식이효율이좋고작으며가볍지만비싸다.

위와같이생소한전기제품을선택시에는자칫하면화재와관련이될수있으므로위사항을숙지하고다음의설치편을읽어주기바란다.

설치방법은배선도와함께설명할예정이다.
