가능하면전기가죽은상태에서누전차단기나각전기기구의작업을하기를권한다.
전기를이해하지못하고겁을먹은상태에서는엉거주춤한자세가오히려사고를부를수있기때문이다.
알다시피전기재료는모두절연물질로덮여져있고,각연결부속에는전기가잘통하는구리등의재질로되어있다.
드라이버의손잡이는절연물질로되어있으므로손잡이를잡고(쇠는잡으면안됨)전기가오는곳을만져도전기는통하지않는다고하겠다.

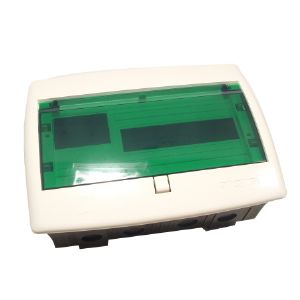

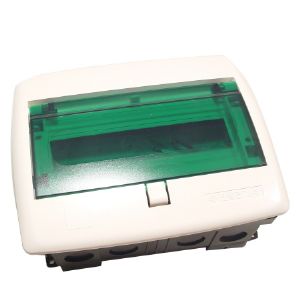

가정에는아래그림과같은분전함을이용하여설치가되어있다.
왼편은배선차단기가5개(5회로)이고오른편은3개(3회로)이다.겉의커버로각종선의배선상태를가리고있다.
아래는모두벽속으로들어가는매입형이며벽밖으로노출되는노출형도있다.
diy시전기에서가장겁먹는부분이전기스파크인데이는갑작스런부하가걸렸을때과전류가흐르며일어나는현상이다.
전원을연결시에는각부하를끈상태에서연결을하면스파크가튀지않는다.

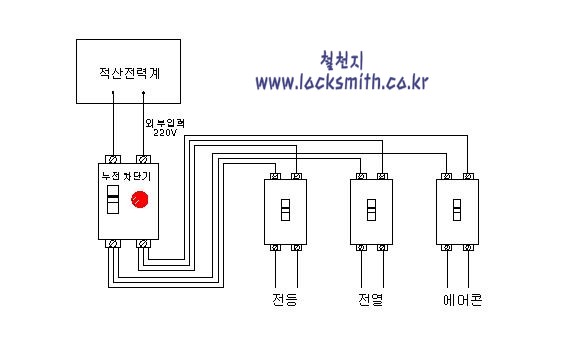

즉아래그림의각차단기와누전차단기를모두배선한후적산전력계에서나온전원이살아있는
전원연결시에는누전차단기를끈상태에서연결을해야한다.
물로계산하면갑자기물쓸곳이많아져서좁은통로를통해갑자기많은물이들어오면넘치는것에전기스파크를비유하면이해가쉬울것이다.
분전함배선연결순서
- 각배선차단기에알맞는용량의부하(전등,전열,에어콘등..)를나눈다.
- 한쪽으로너무큰부하가몰리지않으면서도실용적으로전원을함께내릴확률이많은회로로묶는다.
- 누전차단기와배선차단기를연결할선을알맞는크기로자르고양끝을약1cm정도되도록잘라낸다.
- 이선을연결하는것은가정용은로맥스2.0mm단선을많이사용한다.용량이큰산업용은더욱두꺼운전선을사용한다.
- 만일,가정용분전함을구입했다면아래오른쪽에연결부속이내장되어있다.
- 오른편의부속은3회로분전함에내장되어있는데각배선차단기간격으로벌려져있고,누전차단기에선만연결하면되겠다.
- 각선을연결시에는각차단기하단에볼트를풀고연결부위가벌어지면선을벗겨낸부분을밀어넣은후나사를꼭조이면된다.

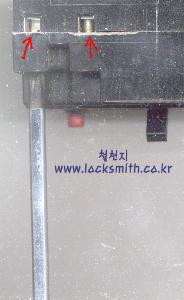

- 아래그림의홈을보면이해가쉬울것이다.
- 가능하면한눈에각연결상태가눈에들어오게배선을연결해야만차후보수가용이하다.
철천지tip
- 차단기연결은분전함을사용하도록하자.
- 난연성자재로만들어져있으므로화재의위험도줄일수가있고,외함만들고하는수고비를생각하면분전함은비싼가격이아니다.
- 재차얘기하지만최종전원을연결시에는누전차단기를끈상태에서연결을해야스파크가생기지않는다.
- 저항은굵고짧은것에반비례한다.즉,굵고짧아야만많은양의전류가흐를수있으므로
- 각연결부위는느슨하게고정되지않도록꽉조여주자.느슨한부위는열이발생하고화재까지일어날수있다.
- 배선은간결하고깨끗하게선을정리해야한다.한눈에들어오는배선은차후보수에도용이하다.
