교과서에나와있는내용을일상에서볼수있는실물과결부시켜보면비전문가들에게는매우재미있는내용일것이다....

전신주를한번유심히보자....전신주가장위에는좀얇은선이한개홀로지나간다.이것이공통접지선이다.

그밑으로3선혹은2선이나란히지나가는데이게고압선이다.

이고압선에서각전신주에달려있는변압기로고압선의한선만연결되어있는것을보면알수있다...

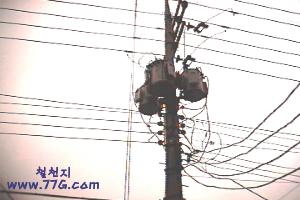

전신주를보면변압기가(드럼통같이생긴것)1개또는3개있는것이있다.

변압기한개짜리에서나온전압이단상2선식(가정용)이고,변압기3개짜리에서나온전압이3상4선식(동력)이라고생각하면된다..

(신도시에서는전신주보기가조금힘이든다...고압선을모두지중매설하고길거리에있는고압주의라고쓴큰함내부에변전기가설치되어있다...)

즉,변압기가3개매달린전신주가있다면근처어딘가에서동력을사용하고있다는것을알수가있다...

일반주택들만있는주택가에서는보기가드물다.최소한상가들이있는지역에가야만이러한전신주를볼수가있다....

학교에서배운단상2선식,3상4선식을들어본적이있을것이다.

이"상"을전신주의변압기와결부시켜보고,아래의사진을보면이해에도움이될수있을것이다...

　

1. 일반주택

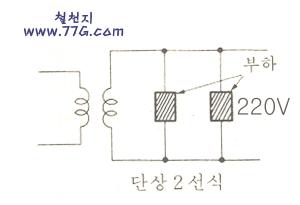

   거의2가닥이두꺼비집으로들어온다.전주에있는주상변압기에서단상2선으로220V를2선으로보낸다.

2. 아파트(대규모아파트단지)

   아파트관리실의변전실까지는고압4선이들어오고여기서각가정에220V를2선으로보낸다.



3. 110V/220V겸용인아파트는단상3선식으로선이3개가각가정으로들어오고여기서110V/220V선택하여사용한다.

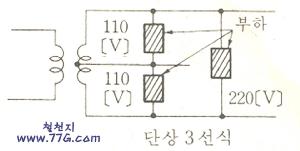

4. 즉,아래의그림과같이선을선택하는방법에따라110V와220V가구분이된다.

5. 이런곳은누전차단기도3P짜리(케이블물리는구멍이3개있음)를사용하여야한다.

6. 대규모상가나소규모공장

   전기사용량이많거나,3상이필요한기계등을사용하는경우는한전에동력을신청하면

7. 가정용에서는볼수없는두꺼운케이블을계량기함까지설치해준다..PC가40대이상인게임방에도동력을신청하여사용하는경우가많다.

8. 이런곳은누전차단기도4P짜리(케이블물리는구멍이4개있음)를사용하여야한다..

9. 접지와3선중어느선과결선하여도220V가나오고,,접지이외의선중무작위로2개만뽑아도380V가나온다...

10. 주로3상유도전동기를사용할때는필수요소이다..규모가큰경우는자체변압기를설치하는경우도있다...

11. 지하상가나큰건물에서는자체변압기를설치한다.

위와같이교류에대한지식을알고있어야만,멀티테스터를사용하여전압을재는등의진정한의미가있다..전압을확인하는것은매우중요하다..

예전에모이불업체공사중내부전기시설을전부시공한후마지막전원연결을하려던중이었다...

철천지직원중에하나가선을연결하려고하던것을한번전압을재어보라고했더니380V가나오는것이었다...

 무심코선이2개니까...

220V이려니생각하였겠지만,확인을했길래다행이지만약확인하지않았더라면큰손해가날뻔한경우다...

이런지식이없는상태에서DIY하려다가는오히려그피해가클수가있다...
