매입 스위치의 설치도 전술한 콘센트 교환 작업 diy 내용과 크게 다를것이 없다. 이내용을 먼저 읽고 스위치 교환

법을 읽어 본다면 쉽게 이해가 갈것 이라고 생각한다.

스위치 교환 작업은 콘센트 교환 작업 diy의 사진내용과 겹치는 부분이 많다. 나사 풀러내는 과정이라든가... 이에

 동일 사진을 사용하고자 하므로 사진이 콘센트 모양이라도 스위치 교환이라고 이해 해주기 바란다.

스위치 교환작업도 콘센트 교환작업과 같이 diy로서 전혀 무리가 없는 작업이라고 할수있다. 그러나, 스위치 교환

과 콘센트 교환의 큰 차이는 스위치는 박스를 뜯어 내면 스위치보다는 선이 많이 있다는 차이가 있다. 스위치 교환

중 가장 헤매는 부분이 이 선들이 어디에 연결해야할 부분인지를 모르는 경우가 가장 많다고 하겠다. 이런 이유로

금일 예는 3개의 스위치를 켜고 끌수 있는 3구 스위치를 예로 하겠다. 철천지diy매니아들은 자연 스럽게 1구와 2구

스위치 연결법도 습득할수 있다고 생각한다.

기본 이론(스위치 개통도)

전등 3개를 키기 위해서는 선이 몇개가 필요할까? 하고 물으면 대부분 6개 라고 대답할것이다. 대부분 4개만을 사용한다.

왜? 4개만 사용할까?

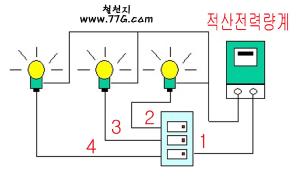

아래 그림을 보면 이해할수 있을것이다. 1번선을 공통으로 사용하고 각각의 전등으로 1개씩만 보내면 되기 때문이다.

즉, 스위치 교환의 가장 중요한것은 공통으로 사용하는 1번선을 찾는 것이다. 이는 대부분 별도로 연결해두기 때문에 해체 작업전에 살펴 보면 쉽게 찾아 낼수 있다.

기존 스위치 철거법

1. 벽면 속에는 매입콘센트(벽속으로 들어가는 콘센트)와 매입스위치(벽속으로 들어가는 스위치)를 설치하기 위한 함이 있는데 이를 스위치 박스(swithc box) 라고 한다.



2. 가정에 있는 매입스위치의 커버를 뜯어내면(일자 드라이버로 살짝 껍질을 들어내면 빠진다.)



3. 아래와 같이 커버를 붙들고 있는 내부 커버가 한개 더있다.
4. (신형은 콘센트와 내부커버가 일체형으로 많이 나오므로 내부커버가 없을수도 있다.)
5. 아래 1번의 나사를 한번더 풀러내면 옆 날개가 분리되고 아래의 오른편 그림과 같이 스위치 박스 내부와 스위치가 보일것이다.
6. 스위치 커버를 풀러내자 맨위와 맨아래 2개, 2구 스위치도 2개를 뽑야 하고 1구스위치는 1개를 풀러내야



7. 한다. 잡아서 당기면 뽑힌다. 이를 뽑아내야만 스위치 박스와 콘센트를 연결시키고 있는 볼트 두개가 보일
8. 것이다. 아래의 2번 볼트를 두개 풀러낸다. 2번볼트 2개는 버리지 말고 조립할때 다시 사용하자!!
9. 이 박스 안애는 선이두개이상이 나와 있고(99% 이상이 로멕스 2.0mm 단선을 사용하며 선의 색상이 다름)
10. 가 나와있고 이것이 기존에 달려있는 콘센트와 연결이 되어있다. 구형인경우는 볼트로 조여 있고, 신형인경
11. 우는 아래 자동물림방식으로 고정되어 있다. 콘센트와 다르게 선이 많으므로 연결방식을 유심히 살펴본후
12. 풀러내자!!
13. 볼트조임방식이라면 볼트를 약간 풀러내고 선을 잡아 당기면 빠진다. 자동물림방식이라면 아래 4번의 해체



14. 키를 일자 드라이버로 힘껏 누르고 선을 잡아 당기면 빠진다.(모델마다 위치는 조금씩 다를수 있지만, 원리는 유사하다)

새매입콘센트 설치법

1. 벽면속의 선을 펴자 선의 피복은 약 1.2cm 정도면 벗겨내면 적당하다. 기존의 선의 피복이 벗겨진 부분이 너무길면 펜치로 약간 잘라내자
2. 선을 펜치로 잡고 선 을 각각 아래 1 ,2 ,3 ,4 의 구멍에 밀어넣으면 선이 고정이 된다.(고정이 되면 꽉고정이



3. 된 느낌이 손으로 느껴진다.) 아래 좌측의 개통도와 가운데의 선 삽입구를 연결하여 생각해보면 간단하리리 본다.
4. 스위치 박스와 스위치의 본체를 연결한다.
5. 상기 스위치 철거법에서 모아둔 2번 볼트를 이용하여 고정하면 된다. 분실했다면 나무피스등으로 고정해도 된다.

6. 스위치 커버를 끼우면 완성이 된다.

철천지tip

1. 전기에 자신이 없을 경우에는 차단기 스위치를 내리고 작업을 하기를 적극 권장한다.
2. 또한, 전기 계통도를 이해하고 공통선을 찾아야만 한다.
3. 대부분 전기 업자들은 별도색깔의 선을 사용하여 구분을 해주고 있다.
4. 풀러내기 전에 이선을 유심히 보고 설치하면 대부분 해결된다.
5. 공통선 찾는 작업이 불가능 할경우는 멀티테스터기를 사용하여 전압을 재면 된다.

   diy멀티테스터기를 이용한 교류 전압 측정법

6. 1-2,1-3,1-4 사이에는 220v 전압이 측정되고, 2-3-4 사이에는 전압이 측정되지 않는다.
7. 전압 측정법은 아래의 링크를 이용하면된다.

스위치 교환 방법도 어려운 diy가 아님을 알수 있을것이다.

상기의 철천지 tip은 십수년간 여러 현장을 보아오면서 터득한 내용들이므로 diy시 매우 도움이 되리라 믿는다.

전기 관련된 diy는 출장료도 비싼 편이므로 절약할수 있는 금액도 짭짤하다. diy의 기본은 자신감이다.

원리를 알고 diy의 의지와 자신감을 가지고 시작한다면, 이를 통한 형언할수 없는 보람을 느낄수 있을것이다.

do it yourself!!
