만들기

1. 아래사진은무늬목합판을설계한치수대로잘라서배달온것입니다.
2. 자른면에도무늬목을입혔으며,마감상태가아주깔끔하였습니다.
3. 대부분의목공공작에있어서재료를재단하는일이가장골치아프고톱밥,
4. 먼지등이많이나오는귀찮은작업인데이번에이것을한번해해결할수있으니작업이상당히간단하게되었습니다.
5. 조립하기전에먼저옆판에중간판을걸치기위한고정쇠(다보)가들어갈수있게구멍뚫는작업을먼저합니다.
6. 이작업은다보의지름과같은크기(혹은조금작은크기를뚫은후망치로박으면고정됨)의드릴날을이용하여미리표시한자리에뚫으면됩니다.
7.
8. 여기서주의할것은뚫는위치가정확해야올려놓는중간판이흔들리지않으므로드릴로뚫기전에못이나십자드라이버로
9. 홈을약간낸후드릴로뚫으면정확한위치에뚫립니다.
10. 또한가지는그냥뚫게되면잘못하면너무깊게뚫어나무를완전히관통해버릴수도있으므로아래그림과같이드릴날이
11. 더이상들어가지않게적당한것을붙여서뚫으면원하는깊이만큼만뚫을수있습니다.　
12.
13.

14. 옆판에구멍을다뚫었어면옆판과상,하판을나사못으로고정하면됩니다.
15. 나사못을박기전에드릴로미리구멍을뚫은후박아야하며,재료가정확히직각을이루고모서리가정확히일치하도록해야합니다.
16. 드릴로나사못구멍을뚫은후나사못머리굵기의드릴로살짝더뚫어주면나사못머리가나무속으로감추어지게되어깔끔하게마무리가됩니다.
17. 나사못을박은후옆면의나사못머리가그래도보기가싫으면나사못머리덮게용으로나온체리무늬스티커를
18. 나사못머리위에붙이면표시가나지않아더욱깔끔히마무리가됩니다.　
19.

20.
21.

22. 옆판과상,하판의조립이끝났으면이제뒷판을붙입니다.
23. 뒷판을붙일때는옆판과상하판이정확히직각이되도록하여한번더확인하여작은못을촘촘히박으면됩니다.
24.
25.

26. 이제모든조립이끝났으므로중간판을걸치기위한걸림쇠(다보)를미리뚤어놓은구멍에고정시킨후,중간판을얹으면모든작업은끝입니다.
27.

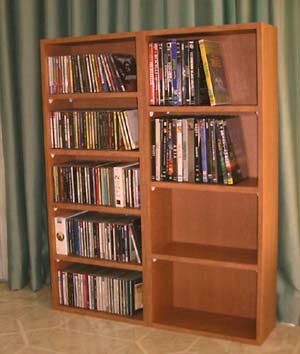

28. 아래그림은조립이완성된모습입니다.

    　

제작후기

그동안MDF나합판등을이용하여조그마한가구등을몇번만들어보았지만,

• 만들때의노력에비하여최종제작된물건의완성도(?)는기성제품에비해상당히떨어졌었기때문에,
• 어지간하면기성제품을구입하곤하였는데,이번에는무늬목합판의절단옆면까지무늬목코팅으로처리하였기때문에,
• 비록아마추어가만든것임에도불구하고상당히깔끔하게제작이되어DIY의재미가배가되는느낌입니다.
• 그리고DIY의장점은제작비용을절감할수있다는점인데,요즘은워낙저렴한가구들이많이나오기때문에
• CD랙같은경우는직접만드는것보다오히려더저렴한가격으로잘마무리된것을구입할수있을지도모릅니다.
• 그러므로DIY는이번경우와같이시중에서제가원하는규격의것을구하기어렵거나,
• 스스로만드는것에흥미가있는경우에그장점이있다고보겠습니다.

필요한재료및공구

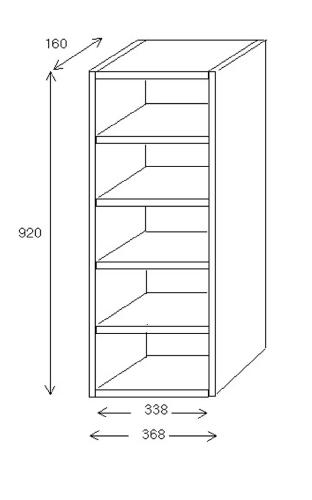

참고로직접조립하실분을위해제가만든DVD/CD랙의자재치수를올리니참조하시기바랍니다.

1. 체리무늬코팅합판(2400*1200*15mm)

   좌우옆판:920*160(2장)-.상,하,가운데판:338*160(6장)

2. 체리무늬일반합판(2400*1200*3mm)뒷판:920*368(1장)
3. 중간판고정쇠(플라스틱다보)20개
4. 나사못머리덮게용으로나온체리색스티커8개
5. 전동드릴
6. 드릴날(4.8mm다보고정용)
7. 드릴날(2.5~3mm나사못고정예비구멍용)
8. 십자드라이버
9. 망치
10. 나사못25mm
11. 가는못15mm
12. 목공용본드

옆판에다보를고정하기위한구멍은위에서부터199,244,379,469,559,694,739mm에뚫으면정확하게됩니다.

위의재료는DVD랙1개를만들기위한재료이며,합판의경우1장(2400*1200)단위로판매를하므로합판1장을구입하면DVD/CD랙4개분량이나옵니다.

박원식님이작성한작업도면내려받기DVDRACK.xls(35kB)

위와같은제작기를사진과내용으로철천지에보내주시면사은품을보내드리겠습니다.

위와같은글을제공해주신박원식님에게감사의말씀을전하며,철천지DIY매니아여러분들도많은도움이되셨기를바랍니다..

또한,아래는박원식님의제작기를보시고작업을하신김상범님이남기신글의내용입니다.

금년초에AV에빠져들고나서한장두장사모은DVD타이틀이어느새50장을넘어가더군요...
아들녀석책장을한단사용하고있었는데..공간이부족하기시작했고...그동안모은컴퓨터잡지부록CD와
음악CD도같이수납이필요하여랙을집접만들기로
결심하였습니다.

시중에CD랙이나책장등은많아도DVD의사이즈에맞는랙은찾아보기힘들더군요..

DVD전문사이트에서파는전용랙은가격이너무비싸고...또저의집공간에도맞지않길래직접제작을하기로결심한것입니다.

마침옷을넣어두는5단서랍장위의공간이비어있고
옆에있는아들녀석옷장과의높이차이가약76센티
미터정도나길래그공간에맞춰서랙을만들기로
하였습니다.

제가자주방문하는DVD동호회의홈페이지에철천지
에서자재를구입하여직접조립한체험기가있길래
도면을그린후철천지에주문하였습니다.

주문후4일째되는날택배가도착하더군요...
정말깔끔하게재단,마무리된자재들이박스에잘포장되어왔더군요...

토요일오후에수령...일요일아침눈뜨자마자조립에
착수하였습니다.처음이라드릴사용(특히나사못박기)
이익숙치않아조금은헤메었습니다만...

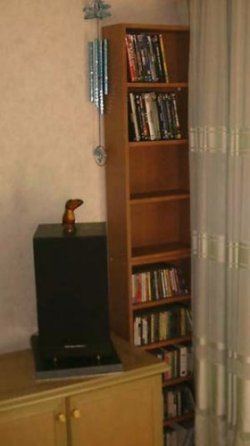

3시간만에멋진DVD/CD겸용랙2개를만들었습니다.
하나는예비용으로뒤에숨겨두고..전면의랙에다
DVD와CD를정리해넣고나니정말멋지네요...

시중에나와있는조잡한물건보다훨씬물건같아보입
니다...채리무늬로코팅된집보드는자세히보지
않으면..거의원목수준의품질을보여줍니다.

특히서랍장과옷장사이의공간에딱들어맞으니..
방안도깨끗히정리가되는느낌이고...

손재주가아주쪼금만있으면충분히가능하니..집안
에서사용할작은가구는내손으로만들어보는것이
정말좋습니다....

아쉬운점은집보드나합판은1장을통째로사
야하는점...작은거하나만만들기는어렵죠?
(공동구매를하던지..해야합니다)
그리고집보드의두께가15미리만있어서...
좀더강도를요하는책꼿이등을제작하기에는
어렵다는점이있네요...
빠른시일내에보다다양한규격의목재절단
서비스가되기를바랍니다^^
