일전에 수도 동파 방지에 대해 기술지원을 올린적이 있습니다만, 정온열선에 대한 사용법 문의가 자주문의 되어 올립니다.

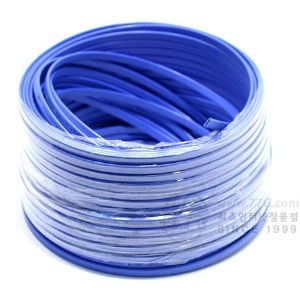

정온전선은 원래 전기 정온유지시설 (Electric heat tracing)의 일종으로 공장내의 중요 시설들의 동파 방지를 방지 하기 위해

스팀정온 유지시설(Steam tracing)과 함께 많이 사용되고 있다.

이러한 시설은  비행기 활주로, 주차장 입구 , 전기 온돌판넬, 동파 방지기까지 확산되어 사용되고 있다.

물론, 산업용과 가정용은 방폭 규정과 각종 표준규격의 범주에 있느냐 없느냐에 따라 절연체 종류와,

내구성이 달라지고 이에 따른 가격이 천차 만별이지만, 제품에 대한 원리는 비슷하다.



그림과 같이 온도에 따라 정온 전선과 정온 전선 사이의 전도량이 반비례하는 효과를 가져 온다.

이렇게 증가된 전도체(conductive path) 에서는 열이 발생되며 열이 발생하게되면 다시 전도체는 감소하고 이러한 원리로 온도를 유지 하게 된다.
그림은 단계적 온도에 대한 conductive path 증감을 그림으로 표시한 것이다.



이렇게 유지 되는 온도는 제품에 따라 조절 할수 있으며, 시중에 유통되는 가정용 정온열선은 65도에 마추어 있는 제품이 대부분이다.

위와같이 정온전선과 정온전선 사이에는 저항체가 연결된거나 마찬가지 배선이 된다.

여기에 2전선의 끝단을 연결하게 되면 합선이 되므로 끝단을 절대 연결하면 안된다.



제품의 사용법
가정에서 사용되는 배관은 15mm, 20mm, 25mm, 32mm 가 주이다.

25mm 미만의 배관은 병렬로 일직선으로 이어 나가면 되며, 25mm 이상은 1m 주기로 나선형으로 배관을 감으면 된다.

(공장에서는 두꺼운 배관의 동파를 방지 하기 위하여 배선 주기와 나선형 감는 법등을 시방서로서 규정하고 있고

 특수 계기등을 보호하기 위해 보호커버를 쒸우기도 함.)



동파가 심한 노출된 계량기나 수도는 아래와 같이 촘촘하게 감아주면 된다.



정온전선을 시공한후 배관은 아래와 같은 아티론 보호재로 덮고 배관테이프로 말아 준다.



정온 전선의 끝단을 연결하면 합선이 되며 화재의 위험이 있으므로 끝을 절대로 연결시키지 않아야 하며 전기 테이프를 감아 물이 닿지 않도록 한다.

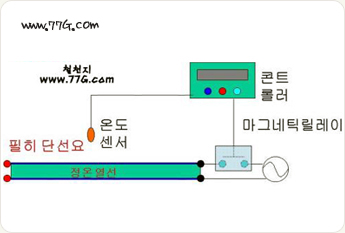

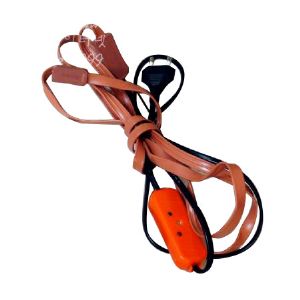

전체적인 배선도는 아래 그림과 같다. 여러 가지 방법에 따라 사용이 가능 하다. 스위치 혹은 콘센트에 연결할수도 있고



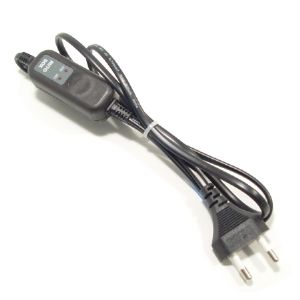

돈이 좀 들더라도 콘트롤러 등을 연결하여 사용하면 자동으로 온도 제어를 할수도 있다.

물론 콘트롤러와 온도센서(써미스터)를 구입하는데는 꽤많은 돈이 소요되므로, 가정에서 보다는 축산 농장등에서 응용 사용될수 있을것이다.



1.앞에서도 얘기한바가 있지만, 정온 전선의 끝단을 연결하면 합선이 되며 화재의 위험이 있으므로

끝을 절대로 연결시키지 않아야 하며 전기 테이프를 감아 물이 닿지 않도록 한다.



2.정온전선의 소비 전력은 1m당 15Watt로 소규모 사용시는 전등 1개정도의 전력을 소비한다.

그러나, 200m 가량의 긴 배관인 경우 3,000Watt이므로 전기용량을 초과할수 있으므로,

전력소비량이 넘지 않도록 주의 해야 하며 이에 따른 인입전선의 두께, 용량, 차단기의 용량을 마추어 사용해야 한다.



산업계기에는 온도제어및 각종 콘트롤러가 많이 보급되어 있다. 가격이 비싼만큼 안전성, 내구성은 우수하다.

가정용에서는 콘트롤러를 설치하여 판매하는 동파 방지 제품을 본적이 없다.

아마도 가격때문에 시장성이 없다고 판단되서 시중에 제품이 보급되지 않은지는 모르지만,

이러한 시설은 한겨울에 동파로 인한 피해를 미연에 방지해줄수 있으므로,

상습 동파 지역에는 미리 설치해두면 인건비와 동파에 의한 피해를 줄일수 있으므로, 설치를 적극 권장한다.



특히 여름중에 일반 주택 중 건물이 노후 되어 수도를 외벽으로 노출 시공한 곳이 있는데,

이러한곳은 상습 동파가 될가능성이 높은곳으로 위와 같은 설치를 해두면 날씨가 추운 겨울에도 동파로 인한 피해를 방지 할수 있다.
