80년말 부터 90년 초에 신축된 아파트는 110V와 220V의 콘센트가 혼재 되어 있는 경우가 많다.

당시 대부분 110V 이던 전자제품 때문에 승압 강압 관련 각종 트랜스가 불티나게 팔렸다.

전압과 송전선 손실은 제곱에 반비례한다.

이에 따라서 전압을 110V -> 220V 로 2배로 늘리게 되면 이에 따른 송전선의 전력 손실은 1/4 로 감소 하게 된다..
요즘 출시되는 110V 제품은 솔직히 없다고 해도 과언이 아니다.
이런 상태에서 110V와 220V 가 혼재되어 있는 아파트에 이사를 하면 콘센트가 매우 부족한 상태이다.

필자가 사용하는 오디오등은 110V 사용 제품이 많은덕에 110V 콘센트를 유용하게 사용하고 있지만,

새로 가전 제품을 구입한 분들은 110V 콘센트는 무용 지물이다.
이러한 콘센트 관련된 질문중 자주 받는 질문중 하나가 110V 콘센트를 모두 220V 로교환하지 않고 일부는 110V ,

일부는 220V 로 사용할수는 없을까? 하는 내용인데 가능은 하지만 인건비가 많이 소요된다. 집전체 전선 회로를

새로 설치하는 정도의 인건비가 소요되기 때문이다.



아래의 글을 읽기전에 일전에 설명한 아래 전기관련 DIY기술지원을 읽어 보면 이해 하기 쉬울 듯하다.



항상 전기 관련된것은 자신이 없을경우 메인 스위치(누전 차단기)를 꺼짐(OFF)으로 두고 작업을 하면 안전하다.

또한, 기존에 사용중인 110V 가전제품은 220V 전환 혹은 110V 강압 트랜스를 사용하여 가전제품의 훼손을 방지하자.



220V 로 교환 하는경우 조명이 110V 였다면 조명또한 모두 교환을 해주어야 한다.

교환을 하지 않은상태에서 220V 전압이 들어가면 조명이 터져 못쓰게 된다.



110V 콘센트를 모두 220V 콘센트로 전환을 하여 자칫 실수에 의한 사고를 막을수 있도록 하자.

여기에는 철천지 DIY 기술지원 콘센트 교환법을 활용 하자!



입구에 있는 배전반 뚜껑을 열고  볼트 4개를 풀러내면 아래와 같은 차단기가 있다.

110V , 220V 겸용 누전차단기의 특징은 차단기에 연결 단자가 3개가 있다는 것이다.

아래의 전선 회로의 구성은 사용된 전선의 색상을 유심히 관찰하면 알수가 있다.

아래 배전반에는 110V 용 차단기가 설치 되어 있지 않다.



위 누전 차단기의 3단자에 좌측으로 부터 적, 백,흑의 3선이 사용 되었고

적과 흑선의 사이에는 220V 전압이 적과 백선 혹은 흑과 백선 사이는 110V 전압이 나온다.

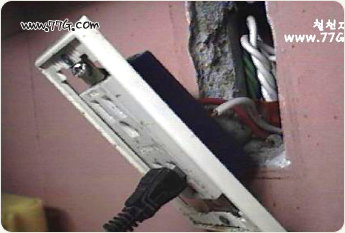

테스터기를 사용할수 있다면 전압을 재보아도 좋다. 그럼, 위 배전반에 사용된 콘센트를 풀러보면 적백,

혹은 흑백선이 사용되었음을 유추 할수 있다. 아래 사진은 적백이 사용되었음을 보여준다.



각 가정에 사용된 선의 사용은 지역에 따라 용도별로 다른 색상을 사용할수도 있다.

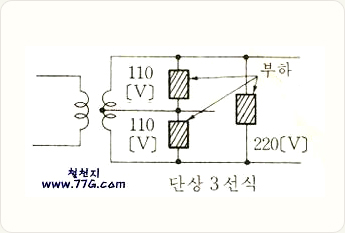

위 차단기 회로는 아래 교과서에 나온 단상 3선의 그림과 일치함을 알수 있고, 누전차단기의 단자 위치와도 일치 한다.

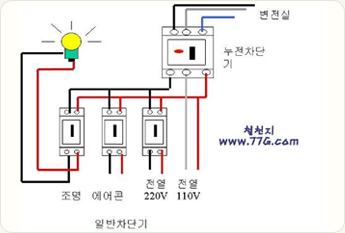

또한 위 배전반 사진을 배선도로 그려 보면 아래와 같다. 배선 선의 색상을 유심히 살펴보자.

여기서는 110V용 차단기가 별도로 사용되지 않은 그림이다.

아래 그림의 회색선과 적색, 혹은 흑색선과 분기 하면 110V 가 만들어 진다.

아래 배선도에서 흑색 과 적색에서 분기하면 220V 전압이 된다.

또, 즉 배전반 이후에 벽에 매립된 분기함에서도 전선 선택에 따라 원하는 전압을 만들어서 사용할수 있다.

좌측 상단에 조명기구가 220V 가 되어 있음을 유심히 보자! 일부는 110V 로 조명기구가 달려 있는 경우도 있을것이다.

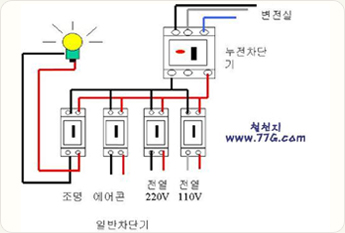

위그림에 110V 용 차단기를 사용한 배선도의 그림은 아래와 같다. 아래와 같이 사용하는게 정식 시공일 것이다.

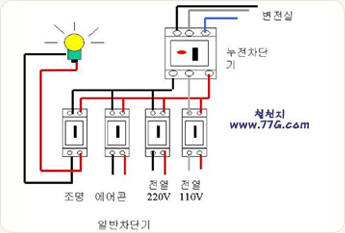

위의 8,9번에 있는 그림의 회색선을 흑색선 단자로 부터 분기하면 110V는 220V로 바뀌게 된다.

매우 간단한 작업이지만, 회로를 이해 하지 못하면 DIY는 어려울 것이다.

전기 관련된 DIY는 잘 알려 지지 않았고 전기라면 겁을 내는 분들이 많다. 또한, 원리를 알지 못하고 시공을 하면 자칫 큰 낭패를 보는수가 있으므로 신중하고 조심해야 한다. 이런 이유로 전기 관련된 시공기술비 또한 고가인데, 위와 같은 작업은 드라이버와 전선 몇가닥 만으로 최소 10만원 가량의 인건비에 해당하는 돈을 절약할수 있는 DIY기술 지원이다.
