아래는 1999년 12월말 다이얼패드가 보급되면서 이런제품을 생산 해보면 어떨까?

고민중에 거의 불가능한 특허의 보호와 밀려오는 중국의 저가품 공세에 제품 양산을 포기한 기능성 제품의 만들기 입니다.

제품의 기능이 매우 탐이 나는 제품으로 필자는 모니터 옆에 부착해두고 매우 요긴하게 사용하고 있습니다만,

이런 제품이 양산이 되었으면 하는 바램으로 글을 올림니다.

여기에서 PCB를 에칭하는 등의 기술적인 내용은 언급하지 않습니다만, PCB 회로도 제시와 기능 가격위주로 글을 올립니다.



인터넷 전화를 통한 무료전화( www.dialpad.co.kr , www.wowcall.com )가 확산되면서 각종 헤드셋이 보급되고 있고,

게임방에도 조용히 게임에 집중하기 위해 헤드셋을 많이 사용하고 있다.

필자도 이에 부응하고자 헤드셋을 사용하고는 있는데, 가끔 스피커를 연결할때면 데스크탑뒤로 헤짚고 들어가야

하는 수고가 이만 저만이 아니다... 그리고, 노트북에 연결을 하기위해서 노트북만한 헤드셋을  매일 가지고 다닐수는 없고...

다용도로 사용할수 없는 제품이 없을까?  항상 가지고 다니는 핸드폰용 이어폰을 노트북에 사용할수는 없을까?

고민하던중에 아래와같은 생각이 들어 자작을 해보았다.

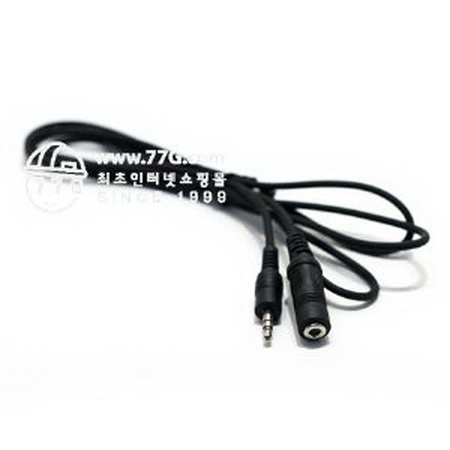

물론 이 단자를 길게 늘릴수 있는 아래와 같은 제품을 2개 사용하면 데스크탑 뒤로 헤집고 들어가는 일은 안할수 있지만,

핸드폰용 이어폰은 사용이 불가능하다.



Tp1	Tp2	Tp3	부품명	단가(원)	Remark
			Wire & Plug	670
			2.5mm Mono Jack without Switch	300
			Push Switch	80
			PCB Board 단면	100
			3.6mm Stereo Jack without Switch	180
			3.6mm Mono Jack With Switch	350

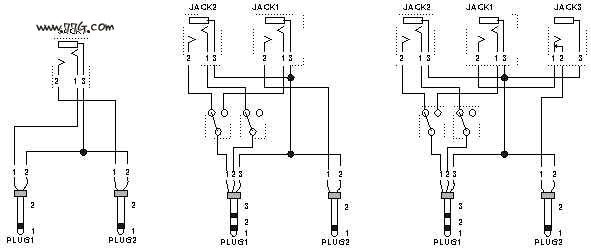

헤드폰용 이어폰만 사용할수 있는 가장 간단한 구조이지만, 스피커를 사용할수 없다는 기능의 제한이 있다.

헤드폰용 이어폰과 스피커를 연결할수 있으며 스위치 조작으로 이어폰과 스피커를 전환할수 있다.

금일 만들어볼 타입

방법2와 같이 헤드폰용 이어폰과 스피커를 연결할수 있으며 스위치 조작으로 이어폰과 스피커를 전환할수 있고,

 모노잭을 한개 더 추가한 모델이다.

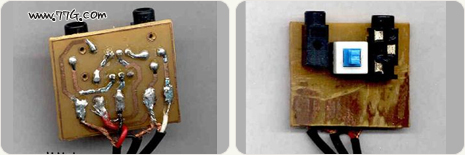

PCB는 아래와 같이 완성이 되며, 아쉽게도 납땜이전의 PCB는 남겨두지 않았다.



테스크탑의 뒷면에는 마이크단자(적색)와 스피커 단자에 선을 끼워두고 모니터 옆에 위의 물건을 부착해둔후 스피커와

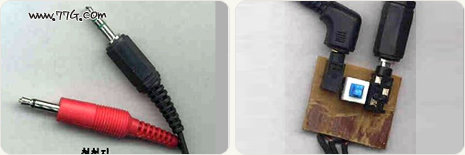

이어폰을 연결한후 중간의 전환스위츠를 이용하면, 언제든지 이어폰과 스피커를 전환 사용할수 있다.



위와 같이 제품의 원가는 대량생산시 1,000원 미만으로 제작이 가능하다.

등 다양한  고민이 있었다. 제품의 특허로는 실용실안 정도인데 안정적인 제품 독립을 확보할수 있는 정도의 특허 장벽이 없었다.

또, 저가형 중국제 헤드셋이 약 2~3천원에 도매로 유통되고 있는것을 보고 제품생산을 포기는 했지만,

관련 제품을 생산하는 업체라면 철천지의 입장과는 다르게 중복 투자가 필요 없으므로, 제품 제작의 승산은 있다고 판단된다.

지금도 제품의 기능과 성능에 대해서는 매우 흡족하다.

2000년 4월 현재이동통신 사용자가 총 3천만명에 달하며 핸드폰용 이어폰을 사용하는 사람도 500만명 정도는 되지 않을까?

생각이 든다. 필자는 노트북과 사운드 카드에 헤드폰용 이어폰 전용 단자를 내장한 제품이 출시되기를 바라며,

예전에 열심히 생각해두었던 기능의 제품이 출시되기를 바란다.

아래는 해당제품에 대한 가격과 양산시 개당가격등 당시 입수했던 정보를 모아둔 MS워드 파일입니다.
