강화도어 힌지(hinge)교환법을 정리해보았습니다.



상점매장의 문짝 에는 알게모르게 열심히 작동을 해주는 부속들이 있습니다.

간단한 원리이해와 철천지에서 제시하는 시공법을 통해 DIY가 가능할듯 하여 글을 정리 합니다.

강화도어는 오른편의 강화유리를 사용한 문을 의미 합니다..

유리문의 상부와 하부(스텐재질)에는 힌지와 연결되는 부속들이 숨겨져 있습니다.



스프링 작용으로 복원되는 문의 속도를 유압(油壓)을 이용하여 완충작용을 하여 문의 닫히는 속도를 일정하게 조절하도록 한것이다.

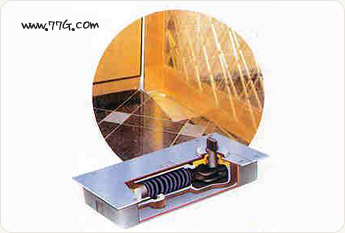

힌지의 몸체는 밀봉되어 있어 분해가 어렵지만 구조는 아래사진과 같은 구조로 되어 있다.



내부 유압이 약해져 한번에 문이 원하는 속도에 닫히지 않고 왕복을 반복하다 닫히는 경우는 힌지의 수명이 다된것으로 교환을 해주어야 한다.

힌지마다 왕복사용수명이 있고, 사람의 왕래가 많은곳일수록 힌지수명이 빨리 단축 된다.

사람의 왕래가 많은 은행은 1년이내에 교체하는 경우가 많다.





플로어 힌지는 KS에서 규정하는 각호칭에 따라서 사용되는 모델번호가 다르다..

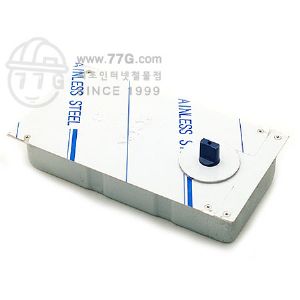

가장 많이 사용되는것이 8300 번으로 구입시는 힌지 8300번으로 구입을 하면된다.

아래는 각 호칭에 대한 적용테이블인데 각회사마다 사용되는 모델번호는 거의 공통 사용한다.

KS 호칭	모델번호 6000시리즈	모델번호 8000시리즈	문의크기(m/m)	문의 무게(kg)
2호	S6200		900이하 X 2100이하	40~65
3호	S6300	8300	950이하 X 2100이하	60~85
4호		8400	1050이하 X 2400이하	80~120
5호		8500	1200이하 X 2400이하	100~150

모델번호는 해당 문의 크기에 따라서 모델을 선택하고   동일한 숫자의 모델중에서도 스톱(Stop)형과 난스톱(Non-Stop)형으로 구분이 된다.

일반 상점에서 주로 사용한다. 시중에서 가장많이 볼수 있는 모델이다..

문을 열어둔상태로 고정할수 있으므로, 청소를 하거나 하기 위해서 열어 두는 경우가 있다.

난스톱형은 은행문(야간 자동화창구)에 사용한다. 은행의 경우 SECOM시설이 문의 개폐와 연결되어있어,

야간 창구의 경우 문이 열려 있는 상태가 되어 있으면 경보가 울리기 때문이다.

스톱형을 이용도로 사용하기 위해서는 불가피 하게 문이 90도 이상 열리지 않게하는 스토퍼(stopper)를 하부에 설치 해야 한다.

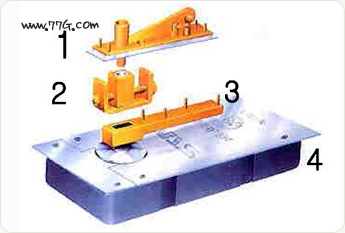

플로어 힌지의 전체적인 구조는 아래의 사진과 같다.



번은 강화도어의 상부 문틀에 고정 ,2번은 강화도어의 상부 , 3번은 강화도어의 하부, 4번은 시멘트바닥에 매립되는 부속이다.

교체시 1번부속까지 교체해야 하는 경우는  상부문틀 용접부위를 절단하고 교환하여야 하므로 이런경우는 전문가에게 의뢰해야 하며,

작업량도 많다.

2, 3번 부속은 거의 고장날것이 없는 부속이고 4번 부속만을 교체하는경우는 DIY로서도 충분하다.
