철천지 매니아분들이 만드시는 도면을 보면 공간박스형태의 조립을 많이 하는 편입니다.

가구에서 서랍은 빠질수 없는 유용한 수납 공간으로 깊은 곳까지 수납할수 있게 하는 가장 좋은 방법입니다.

서랍제작에 대한 몇가지 tip과 사진을 보며 서랍레일에 대한 이해를 하면 없는 공간에도 서랍을 간단히 만들수 있습니다.

서랍레일은 5cm 단위로 제품이 생산되지만, 철천지에서 볼수 있는 서랍 레일은 30 , 40 , 50cm 로 가장 많이 사용하는 크기 입니다.

이외에도 레일에는 3단 시스템 레일이 있는데.. 이는 서랍의 용도보다는 서랍식 식탁등에 많이 사용됩니다.

서랍의 종류는

서랍 뚜껑이 내부로 삽입이 되는 형태
붙박이장이나 가구 내부에 있는 서랍을 대부분 이런 형태로 만들어 줍니다.
서랍 뚜껑이 외부를 덮는 형태
싱크대, 수납장과 같이 서랍 자체가 예쁜 모양을 가지고 있어야 할때 사용됩니다.

위와 같은 형태지만 만들어 지는 순서는 비슷하므로,, 위 2번의 예로 설명을 했습니다.

아래 기술지원을 통해 좀더 다양한 형태의 가구를 만들수 있기를 바랍니다.

■가구용 레일 바로가기

서랍의 제작 순서

서랍사이즈는 수납될 사각의 내경 보다 26mm 작게 만든다.

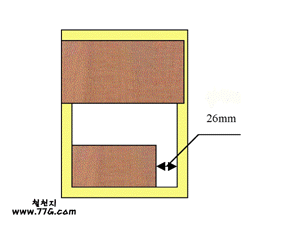

(싱크대 레일이 차지 하는 부피가 좌로 13mm 우로 13mm 이므로 아래 그림과 같이 26mm 작게 만든다.)
즉 내경이 270mm 인 공간 박스에 서랍을 넣는다면, 서랍의 외경은 244mm로 제작을 함.

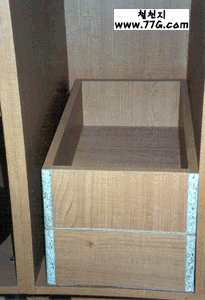

아래 사진은 레일을 설치 하지 않은 상태에서 서랍을 끼워둔 상태로 실제 제작 되는 서랍은 26mm 의 간격을 가지고 있음.
서랍을 덮는 뚜껑은 사각의 외경보다 위아래로 3~4mm를 줄이면 서랍 뚜껑간의 간섭을 막을수 있음.
즉 외경의 크기가 300mmX300mm인 공간 박스에 서랍 뚜껑이나 문짝을 설치 한다면 문짝 크기를 297mmX297mm 로 만들면 됨.

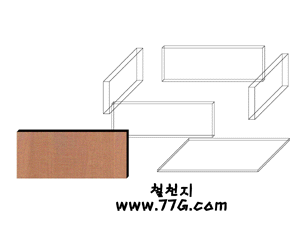

서랍은 아래와 같은 구조로 만들어져 있다. 서랍의 사각을 만드는 부분은 15mm 정도의 목재를 나사못으로 연결을 한다.
밑판은 대부분 3mm를 사용하며, 코팅 합판인 경우는 동일 색상의 3mm 코팅합판을 밑판으로 쓰고 1016정도의 타카를 이용하여 고정혹은.
무두못이나 나사못을 촘촘히 박아 준다.
내부 서랍의 높이는 뚜껑에 손잡이가 설치될것을 고려 하여 제작되며 서랍의 높이는 용도에 따라서 임의로 조절 할수 있다.

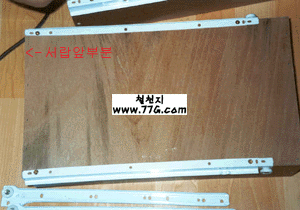

위와 같이 조립된 서랍에 뚜껑을 달기전에 서랍 레일 가이드를 아래와 같이 설치 한다.
레일 가이드는 계단식으로 구부러진 제품이 서랍에 붙으며 로라 방향이 서랍 뒤로가고 서랍의 앞부분에 마추어 나사못으로 고정을 해준다.

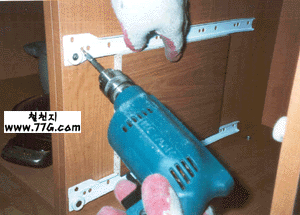

벽면에 레일가이트 암컷을 설치 한다.
가장 하단의 서랍에는 15mm 정도 공간을 두고(레일 아래 15mm 나무를 끼워두고 고정하면 편리함) 벽에 고정한다.
이때 양옆을 동일한 높이를 마추어 사용할때는 아래 사진과 같이 목재를 사이에 끼우고 조립하면 수평을 마추는데 매우 유용하다.
서랍 내부에서 나사못으로 서랍 뚜껑을 조립한다. 15mm 목재를 사용하였다면 이때 사용한 나사는 30mm 미만으로 약 25~27mm를 사용하면 됨.

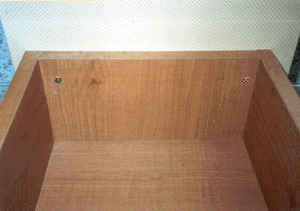

아래 사진은 내부에서 나사못으로 뚜껑을 고정한 사진 이다.
아래 처럼 공간이 있으면 뚜껑에 손잡이를 달기가 편리하다.

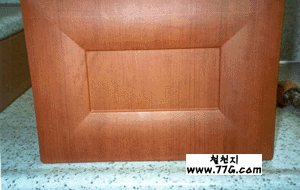

뚜껑을 설치 하면 외부 에서는 아래와 같은 모습만 보이고, 나사 구멍은 전혀 보이지 않는다.
손잡이를 달때는 일정한 간격으로 달수 있도록 사용하지 않는 나무에 미리 기준 구멍을 뚫어서 이것을
대고 구멍을 뚫어 사용하면 손잡이를 고정하기 위한 구멍을 뜷는데 실수를 줄일수 있다.

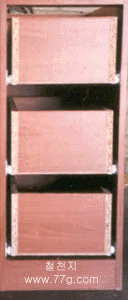

아래는 뚜껑을 덮기전의 서랍장의 모습으로 뚜껑만 부착하면 훌륭한 가구로 변신이 된다.

꼭 서랍이 아닌 평평한 판을 부착하는경우라도 위와 같이 26mm를 응용 되면 다보를 이용한 선반을 서랍식 선반으로 개조도 가능 하다.
