요즘.. 철천지에 비디오와 TV, 오디오의 상호 연결 방법에 대해 문의가 많습니다..

자주 접수 되는 질문인지라.. 급하게.. 정리해서 올립니다.

　

TV나 비디오의 음성을 오디오로 듣기 위해서는 몇가지 사전 정보가 필요 합니다.

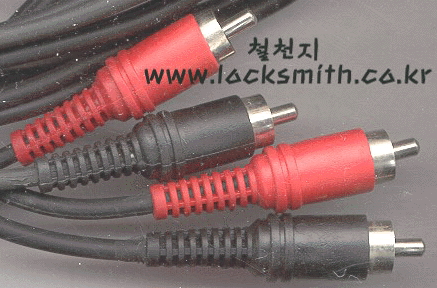

우선 핀코드 라고 하는데요.. 아래와 같은 모양을 가지고 있습니다.

핀코드 잭을 보시고 적색 핀코드를 꽂을 곳이 없으면, 그제품은 스테레오를 지원하지 않는 제품이라고 판단하세요.

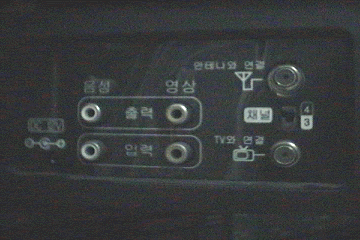

 모노용의 비디오 후단 입니다.. 사진으로는 흐릿 하지만, 음성단자는 적색이 없고 백색만 있습니다.

이 연결잭은 중간의 튀어나온 부분과 외부에 둘러 싸인 부분의 극이 다릅니다..

이런 핀코드는 오디오와 비디오 , TV에 공통으로 사용되는데요.

영상은 황색, 좌측음성은 백색 , 우측음성은 적색으로 구분되어 있으며, 색상에 마추어 오디오나 비디오, TV에 끼워 주시면 됩니다.

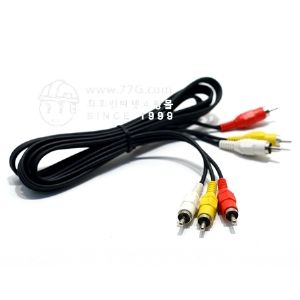

아래 사진은 3개를 모두 지원하는 경우 사용됩니다 3:3 핀코드 라고하지요... 즉, 비디오 입력 단자가 있는 오디오나,

TV와 비디오를 연결 할때는 아래제품을 사용합니다...

TV와 비디오를 아래의 핀코드를 이용하여 연결하였을때는 TV를 외부입력으로 마추어도 비디오가 나오며,

4번으로 마추어도 비디오가 나옵니다.

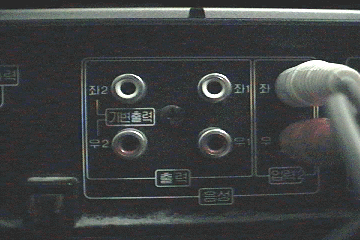

비디오 후면에 보면은 아래와 같은 출력 단자가 있습니다.. 그단자에 백색과 적색을 끼우시고..

일부 비디오는 입력과 출력이 여러 종류가있는 경우가 있습니다.

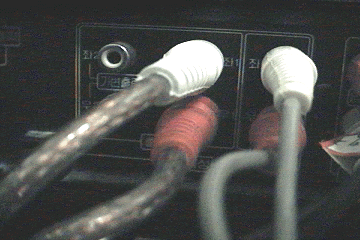

위 단자에 아래와 같이 핀코드를 끼우시고,,

　

TV 의 외부 입력 이나 오디오의 후면에 보면은 AUX. 혹은 외부입력 이라는 단자에 끼우 시면 됩니다.

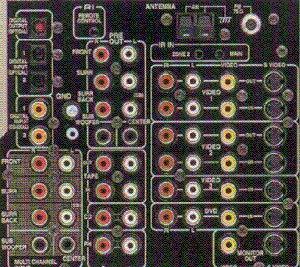

아래 사진은 AV 전문 오디오의 후면 입니다.

위에서 알려준 방식대로 찾아 나가면 어디가 영상이고 좌우측인지.. 한눈에 알수가 있습니다.

황색이 필요 없게 되므로, 2:2 단자를 사용하시면 됩니다. 음성만 오디오로 나오게 됩니다..

　

이경우가 가장 어려워 하는 부분인데요.. 이런류의 비디오와 TV는 아래 사진과 같이 적색 단자가 없습니다.

오디오와 TV는 거의 스테레오를 지원하므로,, 적색 단자가 있는데.. 백색만 연결을 하면,,

오디오와 TV의 소리는 한쪽만 나오게 됩니다..

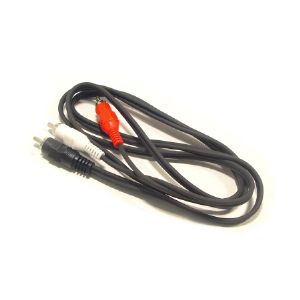

이를 위해 비디오 후면의 백색을 백색과 적색 2개로 만들어 주어야 하는데요.. 이게 1:2 핀코드 입니다.

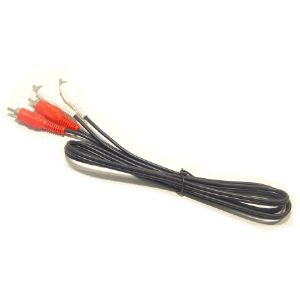

바로 아래 제품입니다.. 흑색의 핀코드를 비디오 후면의 음성 백색에 끼우고,, TV나 오디오에 끼워 주시면 됩니다..

위 내용을 이해 하셨으면,, 이제 컴퓨터의 소리도 핀코드로만 변환하면,, TV에서도 들을수 있고, 오디오 에서도 들을수 있습니다...

컴퓨터 뒷단자를 보시면, 스피커 연결 단자가 있지요... 이단자에 .. 연결을 하는것이 아래 제품입니다..

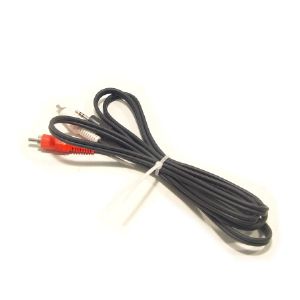

이름은 핀코드 어댑터 이어폰잭 ->핀코드 1:2

라고 합니다.. 사진은 아래와 같이 생겼구요..

이선을 매번 연결하기 위해 컴퓨터 본체를 들지 마시고요..

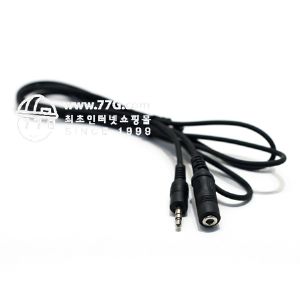

 아래와 같은 제품을 연장하여 모니터 옆에 옮겨 두면.. 본체 뒤를 뒤지는 수고를 방지 할수 있습니다.

아래 제품을 여러개 사용하시면... 연결하여 길게도 연장할수 있습니다.

비디오 후면에는 입력과 출력 단자가 있습니다..

위와 같은 비디오가 두대라면,, 재생용 비디오에는 원본을 놓고 녹화용 비디오에는 공테이프를 넣게 됩니다..

재생용은 출력 단자에 핀코드를 끼우시고.. 이코드를 녹화용의 입력에 끼우 십니다..

그리고 녹화용 비디오의 출력에서 TV로 보내면, 녹화중인 비디오를 TV로 볼수가 있습니다.

그러나, 이런 용도를 위해서는 2대의 비디오의 성능이 우수해야 하며,,

일부 상용 비디오 제품에는 스크램블이 걸려 있어서,, 녹화가 안되는 경우가 있습니다..

그럼,, 비디오가 한대는 모노이고.. 또한대는 스테레오의 비디오라면...

음성 부분만.. 아래 제품을 사용하시면 됩니다.. 영상부분은.. 2:2 핀코드로 1단자만 사용하세요..

위 제품이 몰려있는곳의 링크는.. 아래로 가시면 됩니다..

아래와 같은 제품을 이용하여 핀코드와 핀코드를 연결 할수 있습니다....
