보일러 설치는 봄,여름 혹은 가을에 많이 합니다.

한참 사용중인 보일러를 겨울에 손보는 일은 거의 없지요..

보일러에 대한 기술지원은 오래 전에부터 있었는데요..

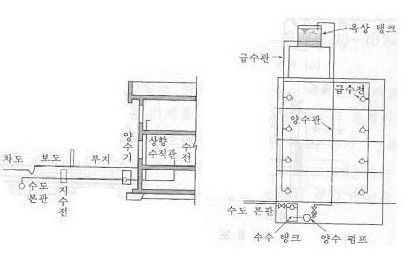

아래의 사진 처럼 외부에서 유입된 배관을 가정내에서 난방용및 온수로 만들어 사용되게 됩니다.

개별 보일러가 있는 가정의 온수 공급경로는요.. 아래와 같습니다..

외부 유입 배관 > 보일러 > 온수(급수및 난방용)

보일러 이후에 보일러 분배기를 통해 각 배관에 전달되며, 배관재로 사용되는 용도에 따라서,

주름관, 엑셀파이프, 카이텍을

카이텍은 배관및 난방배관용으로,

엑셀파이프도 배관및 난방용으로 사용합니다만,, 주로 난방배관용으로 많이 사용됩니다...

주름관은 스텐으로,, 난방 보다는 배관용으로 많이 사용됩니다.

주름관은 내부에 플라스틱 부속이 오랜 시간이 지나면 부식하여 빠지는 경우가 종종 있어 요즘은 잘 사용하지 않습니다.

카이텍 사진카이텍부속 바로가기

엑셀파이프 사진엑셀부속 바로가기

주름관 사진주름관부속 바로가기

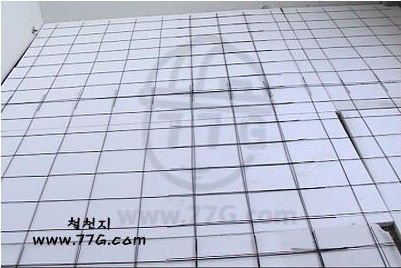

스티로폼 위에 와이어 메쉬 설치.

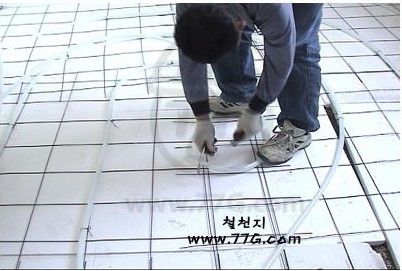

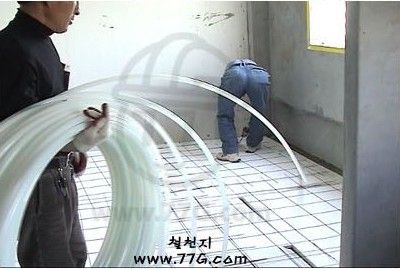

보조자는 배관을 풀러가며, 배관을 메쉬에 고정함.

이때 고정하는 얇은 철사를 결속선이라고함.

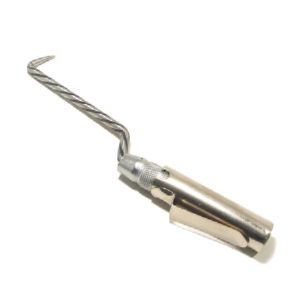

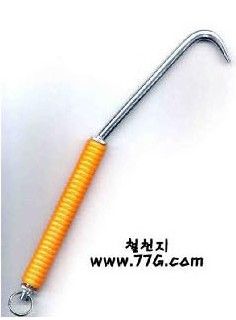

결속선은 아래와 같은 결속선 연결 핸들을 사용합니다.

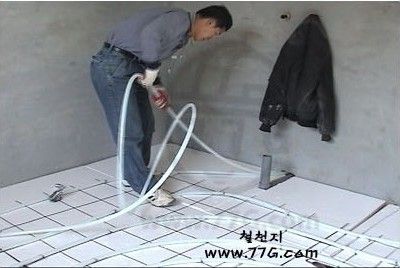

사진과 같이 감아 나오는 부분은 발로 누르고 작업후 무거운거로 눌러 두세요.

다 감은후 보일러 분배기로 배관을 빼줍니다.

보일러에 설치 하기 위한 스티로폼, 와이어 메쉬와 엑셀 파이프는 건축 자재로 부피가 큰 제품들이라 철천지에서는 판매 하고 있지 않습니다.

작업 순서는 아래와 같으며,, 와이어 메쉬의 사각형은 20X20cm 임을 감안하면,,

일종의 기준자 역할과 파이프 고정의 역할을 하고 있습니다.

즉, 최종적인 배관과 배관의 폭은 20cm 로 만들어 주시면 됩니다.

바닥용으로 사용되는 스티로폼은 벽면용보다는 단단 하며, 바닥에 설치할 스티로폼을 구하세요..

스티로폼은 두꺼울수록 좋은데요.. 방문틀의 높이등을 고려 하여 선택 하세요..

스티로폼을 설치 하지 않으면,, 난방열이 아래층 지붕으로 방출되어 바닥이 따듯 하지 않게 됩니다.

배관 순서는 달팽이 모양의 배관을 하게 되는데요.. 들어와서 나오는 배관에 주의 하여야 합니다.

철천지에서 알려 드리는 아래 배관은 빌라 혹은 일반 주택과 같은 소규모 배관에 사용됩니다..

대단위 아파트 단지의 경우 각 방의 길이에 맞는 만큼 배관이 감겨 있는 경우가 많습니다..

대량 소비에 따른 공장 주문이 가능 하기 때문입니다.

또한, 대단위 아파트의 경우 검증된 신소재 적용을 하는 곳도 있습니다.

여러가지 공기단축과, 흡음과 내열성을 가진 신소재가 선택 되기도 합니다.

간혹 DIY가 낙후된 한국에서도... 라는 언론을 접하게 되는데요.. 이런경우는 섭섭함을 금치 못합니다..

20년 이상 철물점을 영업한 철천지에서는 이해가 안되는 내용이지요..

필자의 경우도 식구나 친구 들과 함께.. 구들장을 부수고 위와 같은 배관을 한적도 있으며,,

사과박스를 이용해 개집을 지은적도 있고,, 비세는 기와를 고친적도 있고, 깨진 굴뚝을 시멘트로 막은적도,,

연탄보일러 굴뚝에 가스배출기를 설치 한적도 ,유선 방송선을 분기하는경우도 있었습니다..

필자의 주변에서도 흔히 보았던 일들이지요..

포괄적이 DIY는 잘안나오는 TV를 주먹으로 치는행위도 DIY라고 할수 있습니다..

DIY 라는 포장된 용어를 사용하는것이 국내 상공멸시사상의 잔해가 아닐까? 하는 생각도 들고요..

DIY 전문점은 고급 스럽고,, 철물점은 촌스러운것인가? 하는 생각도 듭니다.

급박히 산업화된 국내에서 DIY 란 용어가 우리의 허세가 아닐까? 라는 생각도 해본적이 있습니다.

이게 허세라면,, 철천지는 DIY 전문매장보다는 철물점으로 남고 싶습니다.

철천지에서는 이런 국내의 DIY 의 건재함을 MY DIY에 글을 올리시는 분들을 통해서 알게 되었습니다..
철천지가 공개한 기술이 실현되는 모습을 보게되는것은 농부의 심정과 같습니다....

혹시나.. 이글을 읽으신분들은.. MY DIY에 경험한 글들을 써주셨으면,, 하는 바램으로 글을 씁니다..

아래의 동영상에는 결속선 핸들을 사용하는 방법이 나와 있습니다.

메쉬(MESH)에 파이프를 고정하는 모습을 유심히 보세요..
