가구철물을 만드는 입장에서..

1. 튼튼 하면서도 가구의 부피를 최대한 줄일수 있도록
2. 튼튼 하면서도 철물을 최대한 숨길수 있도록
3. 튼튼 하면서도 조립이 쉬운

부품들이 지속적으로 개발 되고 있습니다.
그중 전통적인 부품중의 하나가 미니픽스와 라픽스 입니다.

미니 픽스와 라픽스는 최대한 부품을 숨기면서 간편하게 조립을 할수 있는 대량 생산품에 어울립니다만,
철천지에서는 최근 조립이 쉽도록 간단조립제품을 출시 하면서 미니픽스와 라픽스에 대한 사용방법을 정리해서 제공 합니다.



재료준비에 관하여..
DIY로 라픽스가 삽입될수 있는 구멍을 뚫기 위해서는 아래와 같은 20mm 지름의 홈을 정확한 깊이로 뚫어 주는게 가장 중요 합니다.
정확한 위치 선정은 아래와 같습니다.

미니픽스도 라픽스와 마찮가지로 정확한 위치에 홈 가공 하는게 가장 어려운 부분 입니다.

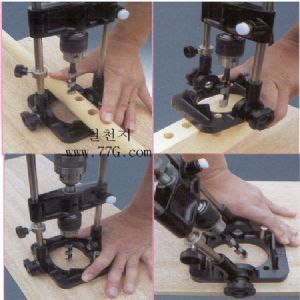

DIY로 작업을 하시는 분들도 계십니다만, 철천지에서는 전용 가공기를 사용하고 있습니다.
정확한 위치에 천공 작업을 하는게 미니픽스 조립의 가장 어려운 부분입니다.

철천지에서 판매되는 간단 조립 제품은 모두 미니픽스 구멍 및 라픽스 구멍이 모두 가공되어 있습니다.

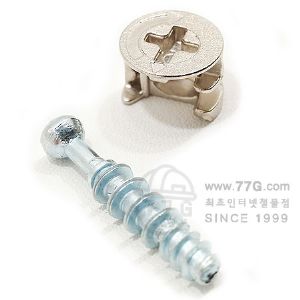

미니픽스 일반볼트 사용방법

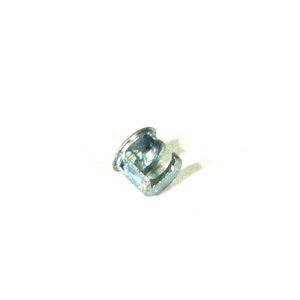

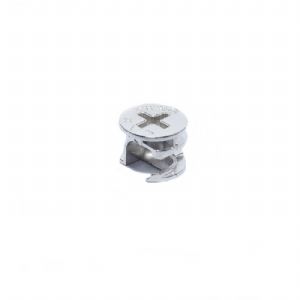

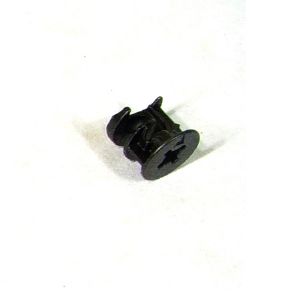

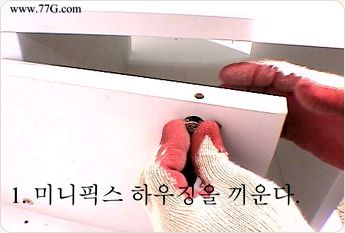

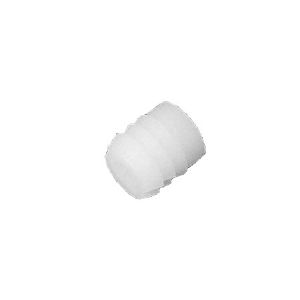

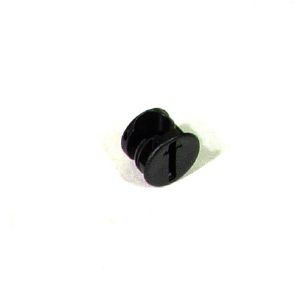

아래와 같이 미리 뚫어둔 구멍에 혹은 미니픽스 하우징을 끼워 둡니다.

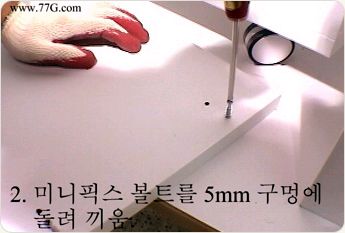

5mm 홈판 구멍에 미니픽스 볼트를 끼워 줍니다.

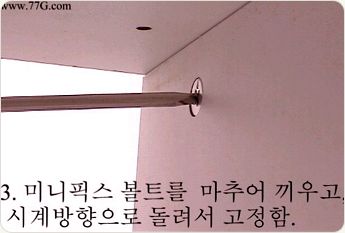

아래와 같이 미니픽스 볼트를 미리가공해둔 홈에 마추어 끼웁니다.



드라이버를 이용하여 시계방향으로 돌려 주면 강력 하게 고정 됩니다.

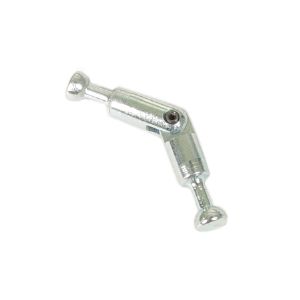

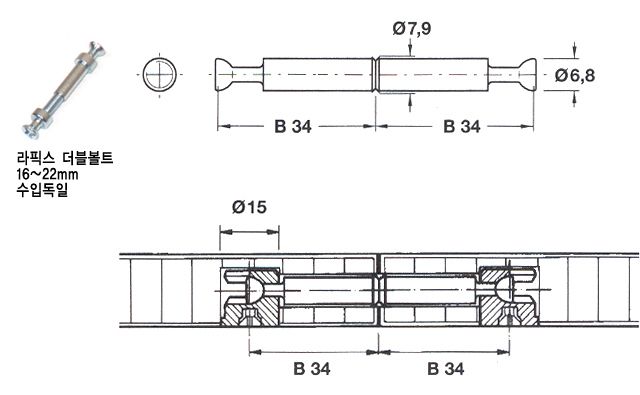

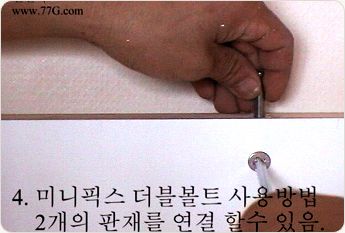

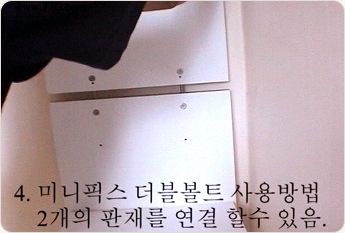

미니픽스 더블볼트 사용방법
서로 맞 연결할 곳과 동일한 위치에 홈가공이 되어 있습니다. 15mm 홈가공된곳에 미니픽스를 끼워 넣습니다.

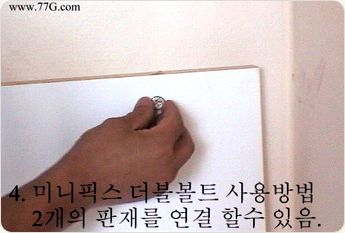

미니픽스 더블볼트를 홈에 끼이고, 시계방향으로 하우징을 돌려 단단하게 고정합니다.



반대편 기둥에도 하우징을 끼운 상태에서 위에서 조립한 더블볼트에 그대로 끼웁니다.

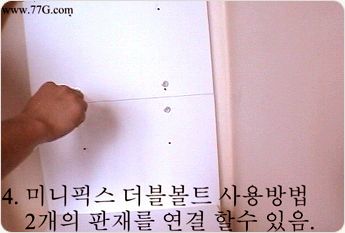

새로 끼운 기둥의 하우징을 시계방향으로 돌려 고정 합니다.



이렇게 미니픽스 더블볼트를 이용하여 고정하게 되면, 강력한 연결이 가능 합니다.

이런연결들을 DIY로 한다는게 쉬운 작업은 아닙니다만, 매니아 분들중에는 DIY로 훌륭하게 작업을 하신분들이 계십니다. 반드시 이런 부품을 사용해야 하는것은 아닙니다만, 필요한 경우 적절하게 응용을 하면 더욱 완성도 높은 제품을 만들수가 있습니다.
