매장에상품을구입하러오신손님중엔가정에서일상적으로사용하는전기재료에이름에대해서잘모르고있는것같아서설명하고자한다.

물론사용용도를얘기한후해당제품을선택하여주지만,일반용어를알아두는것이좋을것같아정리한다.

전기재료는설치방법,연결갯수,사용전압에따라서구분이된다.

설치방법에따른분류

매입형

벽면속으로삽입되는방식.매입형의경우는건물공사당시규격화된사이즈로홈을만둔후(선까지벽면내에설치함)

설치한다.그러므로설치시벽면이깨끗하게처리가되지만,선을추가하기가어렵다.

노출형

벽면에고정하여사용하는방식.매입으로선을만들어두지않았을경우추가선을밖으로빼내서설치하게된다.

볼록튀어나와있으므로눈에거슬리지만,선을추가하는게자유롭다.

전기재료이름(많이사용되는것)

스위치

1. 매입형일반스위치

   　

2. 1로1구,1로2구,1로3구,2로2구,2로4구...가있다.1로는메인전원이들어오는회로의갯수이다.?

3. 가정에서는거의1로로구성된스위치를사용한다.1구는점등하는스위치의갯수를나타낸다.

4. 그럼1로1구에는몇개의선이꽂힐까?2개다.1로2구는3개,1로3구는4개의선이필요하다.

5. 2로의경우는외부에서들어올수있는메인회로의갯수가2개란뜻이다.

6. 이경우는설명하기가복잡하므로차후에설명하겠다.다만,용도는긴복도일경우한쪽에서전원을키면다른쪽에서도전원을끌수있도록할수가있다.

7. 노출형일반스위치

   　

8. 1구짜리만사용한다.펜던트스위치,텀블러스위치가있다.

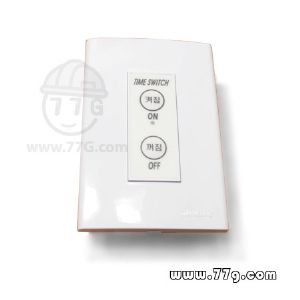

9. 타임스위치

   일정한시간(15초내)에자동으로꺼짐.주로현관이나복도에사용한다.요즘은움직임을감지하는

10. 센서등을많이사용한다.

11.

12. 차단기



    　

13. 과전류가흘렀을경우전원을차단시켜기기를보호한다.누전차단기와일반배선차단기가있다.

14. 전류용량에따라가격이제곱비례하므로,각각에대한용량에맞게선택한다.

15. 누전차단기를주로계량기에서곧바로오는선에연결하고,일반차단기를그후단에설치하게된다.

콘센트

1. 매입형



2. 1구,2구가있다.즉꽂을수있는플러그가각각1개,2개가있다.

3. 노출형

   　

4. 1구,2구,3구가있다.

플러그

1.

2. 콘센트에꽂는제품을플러그라고한다.

플러그아답터

1.
2. 110->220v(반대아답터라고많이칭함),220v->110v로모양만변환시키는제품이다.아답터기능과멀티탭기능을함께가지고있는제품도있다.

멀티탭

1.

2. 콘센트에여러개의플러그를꽂을수있게만든일체형의경우는3구가최대다.

3. 그러나,연장선이있는멀티탭은2구,3구,4구,5구,6구까지사용할수있다.

전기재료이름정도는알아두면물건구입시편리하다.

이외복잡한회로구성들은차후설명할예정이다.
