간편 조립을 위해서 앞서 설명해드린 미니픽스,라픽스 가 있지요.

이런 부속은 완성품의 부피를 줄이기 위해 반조립 형태의 제품으로 만들기 위해 개발한 제품입니다.

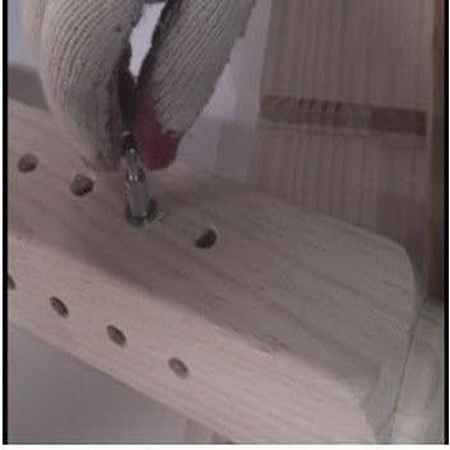

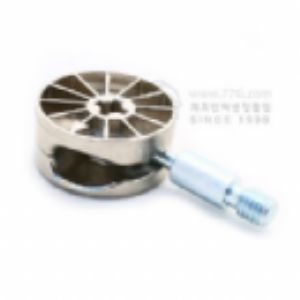

이중 침대와 같은 고하중을 견디기 위해 만든 제품이 맥스픽스 입니다.

미니픽스,라픽스,맥스픽스 모두 반 노출 제품으로 외부에서는 보이지 않고 내부에서만 보이도록 감추어진 철물 입니다.

이또한 정확한 위치에 천공작업을 하는게 매우 중요 합니다.
이제품은 최소 두께 24mm 의 목재부터 사용이 가능한 제품으로 철천지에서도 고장력제품의 침대나 문틀등에 응용 하기도 합니다.

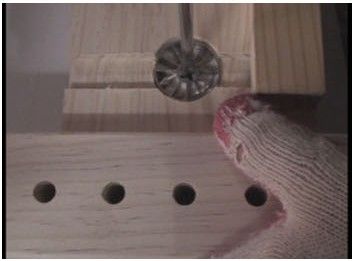

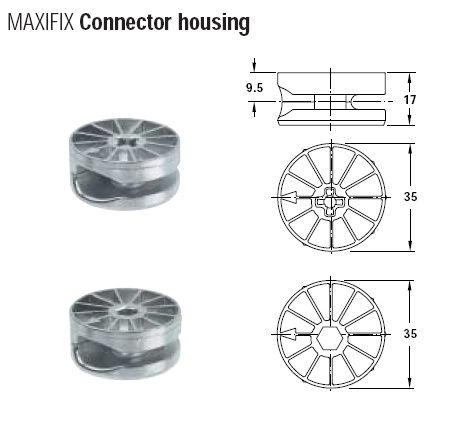

아래의 위치대로 지름 35mm 의 드릴날을 이용하여 깊이 17mm 의 목재에 홈을 파줍니다.
중심이 목재의 중앙에 오게 하기 위해서는 24mm 의 목재의 경우 깊이가 17mm 가 아닌 19.5mm 로 가공을 하면

 볼트가 걸리는 중심이 정확히 12mm 깊이에 위치 하게 됩니다.

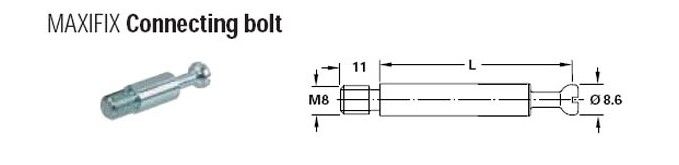

맥스픽스 볼트의 가공위치

드릴링 깊이는 L 은 35mm 입니다. 두께는 9mm 를 사용하면 됩니다만,

철천지에서는 여유분을 위해 10mm 두께로 가공을 합니다.

나사산 부분은 8mm 볼트 호환으로 번데기 너트 8mm 와도 연결이 가능 합니다.

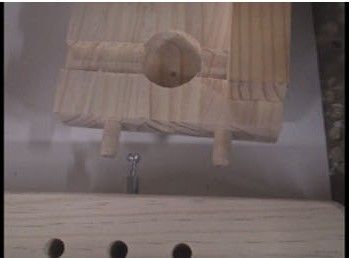

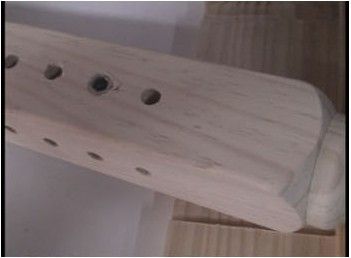

구멍 10mm 를 뚫고 볼트를 고정할 번데기 너트를 고정 합니다.
