방이 따듯하지 않다면, 보일러 온수순환펌프 교환방법... | DIY 기술지원

날씨가쌀쌀해지다보니보일러를손보는가정이부쩍늘었다.

보일러의고장은해당보일러제조사A/S센터에전화하는것이가장옮은선택일것이다.

요즘보일러는각종의전자센서를가지고있기때문이다.

가정에서많이고장나는부분이라면보일러의고장외에가열된온수를순환시켜주는펌프의고장이클것이다.

원래보일러물의순환은물의온도가높은곳에서낮은곳으로가려는간단한원리로순환이되지만넓은지역은물이돌려면강제로펌프를돌려야한다.

이를보일러온수순환펌프라고한다.대부분의보일러에는이펌프와연결되는스위치연결인터페이스를가지고있다.

즉방안의온도를감지하고온기가구석구석방안으로들어가면펌프를자동으로온오프시킨다.

보일러에따라발열량이다르고사용장소의넓이가다르므로보일러용량이클수록사용가능장소의넓이와모터의용량도커진다고할수있다.

보일러의제품설명서를보면이러한모터와의연결에대한설명이대부분명시되어있다.

이온수펌프설치는기본적으로배관의원리를이용하면가볍게DIY를할수있다.이는DIY93번을참고하길바란다.

온수펌프설치법...

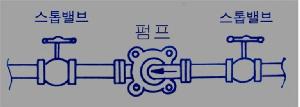

펌프전단에스톱밸브(혹은블럭밸브)가설치되어있는지확인하자!
즉,이밸브를잠그고펌프를교환해도물이흘러나오지않게하는역할을하는밸브다.
있으면펌프교환에매우편리하다.철천지는이러한밸브설치를기본으로한다.
　
만일이밸브가없다면.먼저보일러내의물을모두빼내어야한다.
각보일러타입마다다르지만보일러내에는물통이있어서어느정도뜨거운물을보일러가가지고서일종의버퍼(buffer)역할을해주게된다.
이물통에물을보충해주는수도배관이있을것이다.이를잠그고물통의물을빼내어야한다.(이때아래철천지TIP을이용하자!)
펌프를풀러내면내부의고인물을전부빼내고아래와같이펌프는물이순환되어보일러에들어가는측에
설치를한다.아래그림을보면간략한보일러배관도를이해할수있을것이다.
위의방열기는아파트마다다르지만싱크대밑이나한구석에위치하고각파이프들이복잡하게모여있는부분이있을것이다.
이쪽을통해서각방마다온수를분배해준다.즉,뜨거운물을보내고차가운물을다시받는열할을하며,
각방에해당하는밸브를잠그면해당하는방안에는온기가들어가지않게된다.
기존보일러의용량이여유가있고,방을하나추가시킨다면위의방열기(분배기)와연결을시키면된다.
분배기의빈부분이없다면용량이큰걸로바꾸면된다.
펌프를배관에연결하고보일러에서나온전기선을펌프와연결한다.
여기의배관은배관의원리를이용하면가볍게DIY를할수있다.이는DIY93번을참고하길바란다.
펌프를바닥과접지를한다.이때접지를가스배관에는절대하지말것!집안에폭탄을두는것과같은효과가있다.
보일러보충수를채우고작동을해보자!

철천지TIP:

펌프를풀러내면내부에고인녹물이센압력으로튀어나오므로양동이등을뒤집어대고옷을버리지않게해야한다.
이녹물은옷에묻으면잘지워지지않는다.
보일러온수순환펌프는물의입구와출구방향이있으므로물흐르는방향을마추어야한다.
이를조심할것!거꾸로끼면물이순환이안된다.

실제로위의작업들은각현장여건마다여러작업의응용력이필요하다.현장에는많은변수가숨겨있기때문이다.

위의작업이가능했다면여러분은이제중급이상의DIY매니아가되었음을말해준다.

DoItYourself!!
