[목공DIY - 오디오/비디오] 집성목으로 만든 오디오장 (SketchUp Pro 활용)

2013년 3월 10일|조회수: 5685|제작자: 김덕화|추천점수: ☆☆☆☆☆ (0)

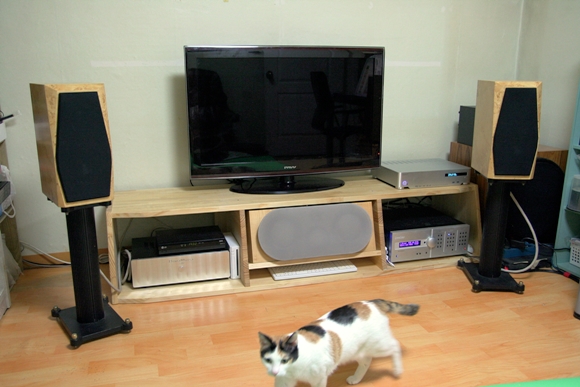

그동안 오디오 장식장은 기성품을 사용했습니다만 재 방구조에 정확히 맞는 것이 없어서 철천지에서 직접 재료를 사다가 집에서 제작했습니다. 기존 제품은 수직으로 배치된 4단 장식장이었는데 이번엔 가로로 넓게 배치했습니다. 그 결과물이 아래 사진들입니다.

센터 스피커가 있으면 아무래도 tv와 관계가 애매해지는데.. 아예 장식장 안에 센터 스피커가 들어갈 수 있는 자리를 마련해서 그 안에 딱 맞게 넣었습니다. 전용 스탠드에 비하면 음질은 떨어지겠지만 요즘 청력이 나빠져서 음질 따윈 ...(...) 어쨌든 앰프도 그동안 간소화하고 하고 각종 기기들의 숫자도 줄여서 심플하게 구성했습니다. 장식장 높이도 가능한 낮춰서 앞 벽면이 시원한 느낌을 받을 수 있도록 하고요.

기기 위를 보면 공간이 많이 남는데.. 사실 저 위에는 htpc를 얹어 놓으려고 했던 것인데, 막상 놓고 보니 공간은 충분하지만 열 방출 문제가 해결이 안되더군요. 리시버 자체가 뜨거운데다 pc도 소음을 줄이기 위해 팬을 저소음 팬 하나만 돌리다 보니 cpu온도가 무려 65도 가까이 나왔습니다. 겨울에 이 정도면 여름엔 아예 사용 불가능이죠. 어쩔 수 없이 처음 계획과는 달리 pc는 그냥 장식대 위에 놓기로 했습니다. ㅜ_ㅡ

장식장 상판을 보면 귀퉁이 부분이 살짝 모따기가 되어 있는데 사실 이건 모양을 내려고 이렇게 한게 아니고 목재를 재단하다 보니 사이즈의 제약으로 어쩔 수 없이 저렇게 한겁니다. (..) 사실 이것 때문에 우여곡절이 많았는데.. 암튼 결과적으론 나름 모양도 있고 나쁘진 않네요. 대신 직소로 자르는데 불필요한 수고가 들어갔습니다. 특히 직선 자르기는 그냥 작업하면 비뚤비뚤해지기 때문에 가이드로 목재를 대고 클리퍼로 고정해야 하는데 굉장히 귀찮았습니다.

키보드는 무선 키보드입니다. 사실 의도한 자리 배치는 아닌데 만들고 나서 보니 딱 맞더군요 ^^

작업이 끝난 후엔 스테인으로 마감할 생각이었는데.. 작업 공간의 제한으로 어쩔 수 없이 천연 오일만 먹여주고 말았습니다. 칠할 때 나는 냄새도 냄새지만 집안에 고양이들이 있어서 이 녀석들 털때문에..(...) 모형 하시는 분들은 잘 아시겠지만 도색과 털은 상극이지요. 도저히 털과 도색 공간을 분리할 자신이 없어서 포기. 소품이라면 그럭저럭 하겠는데 폭이 180cm, 높이 약 40cm, 깊이가 50cm에 달하다보니 조그만 저희 집에서는 작업이 여의치 않았습니다.

작업하기 전엔 늘 그렇듯이 스케치업으로 입체 도면을 만들어 보고 그 느낌을 살펴봅니다. 쓸때마다 느끼는거지만 스케치업 참 좋은 프로그램이예요. 초보자도 별다른 연습이나 지식 없이 금방 그릴 수 있고... 20여년전 오토캐드로 입체도면 하나 만드려면 온갖 쑈를 했는데...(..) 물론 지금 오토캐드로 작업한다면 완전히 다른 상황이지만 애초에 이렇게 간단한 diy 도면 작성하는데 오토캐드는 한참 오버스럽죠.

사실은 장식장만 그리면 되는데 막상 하다보니 재미들려서 제가 가진 기기들도 간단하게 그려서 배치해봤습니다. ^_^ 사실 그리는건 어렵지 않은데 모두 실측해서 그린 것이기 때문에 사이즈 재는게 더 오래 걸리더군요.. -_-;; 실제 치수로 그리지 않으면 가구 배치나 비례를 확인하는게 의미 없어지므로 정확하게 치수를 재서 그리는건 매우 중요합니다. 만들어 놓고 나서 어딘가 들어가지 않는 공간이나 남는 공간이 생기지 않도록 하려면 이게 최선이죠.

상판을 잠시 분리해보면 아래 그림과 같이 되어 있습니다. 상판에 tv가 올라가기 때문에 구조에 특히 신경썼는데.. 만들고 보니 약간 과다 설계가 된 측면도 있습니다. 다만 중간 격벽은 재단할 때 나무 결을 약한 쪽으로 해서(사이즈 제한 때문에..) 뒷쪽에 보강재를 투입했습니다. 집성목의 접착방향을 제대로 했다면 굳이 필요 없는 부분이죠.

중간의 센터 스피커가 들어가는 자리는 제가 기성품이 아닌 장식장을 직접 자작하게 된 제일 큰 이유입니다. 청취자의 귀높이에 맞추려면 경사를 줘야 하는데 기성품으로 이렇게 배치하려니 좀 마음에 안드는 부분이 있더군요. 현재 작업된 부분은 적절한 경사와 깊이로 제 마음에 듭니다. (제가 직접 했으니 당연히... ^^)

- 철물 리스트

번호	상품명	수량	판매가	소계
1	사포용 스텐 홀더	1	11,500원	11,500원
2	오토 리트랙킹 에어릴 호스 15m	10	98,000원	980,000원
3	오토 리트랙킹 에어릴 호스 15m	2	98,000원	196,000원
4	오토 리트랙킹 에어릴 호스 15m	2	98,000원	196,000원
5	F 클램프 50X100mm	2	5,000원	10,000원
6	하비스피스 SUS410 전문가용 하드우드 나사못 #3.4X35mm(10개)	1	230원	230원
7	레일 조립 설치 가이드 지그	1	23,460원	23,460원
8	하비스 비즈왁스(beeswax) 100g (크림타입)	1	14,600원	14,600원
총 비용 1,431,790원

- 목재 리스트

번호	상품명	수량	판매가	소계
1	소나무 (브라질산) Top Finger 906X2260mm 24mm	1	111,000원	111,000원
2	소나무 (브라질산) Top Finger 450X2260mm 24mm	1	73,000원	73,000원
총 비용 184,000원
