싱크대 하부장 600mm 가스장 조립 방법(동영상)

싱크대 하부장 600mm 가스장 조립 방법(동영상)

2004-06-14|조회수: 24030|작성: 77g

이런 재료를 준비하세요

관련 기술지원

관련 상품

하부장에는 여러 가지 기본 크기인 제품만 주의 하면, 원하는 길이의 장을 만들수 있습니다.

싱크대 하부장 부속물들의 기본지식
＊하부장의 깊이는 600mm, 550mm 2가지 종류가 있습니다.
이런이유로 하부장의 서랍은 거의 500mm 서랍 레일을 사용하여 만듭니다.
이사이즈에 따라서 빌트인형 김치냉장고, 드럼세탁기,식기세척기, 가스오븐레인지의 깊이가 600mm 미만으로 되어 있습니다.

＊싱크대의 높이는 다리를 포함해서 700mm ~900mm 로 키에 마추어 빌트인 제품에 마추어 높아 지고 있습니다.
무조건 높일수만은 그렇다고, 기존의 싱크대를 무조건 높일수 만은 없구요.
싱크대에 있는 수도의 위치 까지 고려 해서 높이를 마추어야 합니다.

＊가장 좌측과 우측의 상판은 걸레 받이가 삽입될수 있도록 측판을 길게 만듭니다.
싱크대의 높이 조절발을 설치 하면, 가장끝에 보이는 부분은 싱크대의 다리가 보이게 됩니다.
이를 막기 위해서 걸레 받이를 부착을 하게 되는데요. 걸레 받이가 측판과 측판 사이에 들어갈수 있도록,
가장 우측과 가장 좌측에 설치될 장의 끝에 있는 측판은 높이조절발의 높이인 200mm 만큼을 길게 만듭니다.

＊물이 나가는 스텐 부분을 보울(bowl)이라고 합니다. 이 보울또한 규격 크기로 아래와 같이 있습니다.
보울과 싱크대의 상부를 덮는 종류는 크게 3종류가 있습니다.
1.전체스텐(규격, 사이즈 변경불가)
2. HPM상판+스텐보울(보울 크기만 고정 2400까지 사이즈 변경가능)
3. 인조대리석+스텐보울(보울 크기만 고정 현장에서 연결부분없는 사이즈변경가능)로 이 기술지원에서는 2번으로 제작을 합니다.
보울의 규격은 폭 600,900,1200,1500,1800 이고 나머지 부분은 다른 상판 재질로 메꾸어야 합니다.

＊아래 사진은 2번, 3번에 사용되는 싱크 보울을 사용한 싱크대 상판을 언더(under) 혹은 인세트(inset)상판이라고 합니다.
아래의 볼보다 좀더 종류가 다양한데요. 물이 나오는 구멍이 오른쪽, 왼쪽의 구분까지 조합하면, 10여종의 종류가 있습니다.

아래 상판은 1번에 해당하는 싱크대 전체를 덮는 일체형으로 레이온(lay on)상판 이라고 합니다.
물이 나가는 구멍의 오른쪽 왼쪽 구분이 있고, 배수구의 구멍이 큰 big bowl 타입까지 고려 하면, 20종류 이상의 보울의 종류가 있습니다.

볼의 크기는 부속을 포함하면 최소 35cm 의 여유 공간이 바닥에 필요 하게 됩니다.
즉, 서랍을 만들기 위해서는 아래의 서랍 높이가 25cm 미만의 얕은 서랍을 만들어야 합니다.

＊이외에 하부에 들어가는 서랍망은 아래의 3종류가 있습니다. 하부장의 높이는 500mm 규격으로 사용되고,
드물게 높이를 600mm 까지 사용하는 경우도 있습니다만, 하부장에 사용되는 이런 부속물은
깊이는 500mm 높이 500mm 인 장에 설치 되도록 설정이 되어 있습니다.
여기 기술지원에서 사용될 LT 300장 부속의 실제 크기는 450WX450HX500D 로
외경이 500WX500HXD600 인 장을 만들게 되면 내부로 설치가 될수 있도록 만들어져 있습니다.

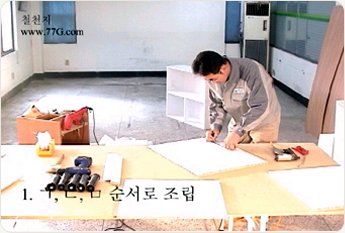

좌측 측판에 높이 조절발 만큼의 높게 위치를 표시 해줍니다.

좌측측판과 하부판을 조립을 합니다. 나사못은 3개씩 고정 하세요.

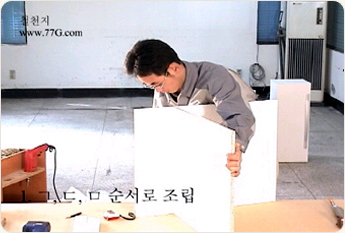

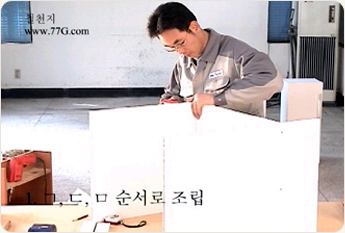

나머지 측판을 고정하여.. ㄷ 형태로 조립을 합니다.

상부판과 고정될수 있도록 좁은 상부판을 2개 연결 합니다.
나중에 상부판을 올려 두고 아래에서 돌려 고정을 하면, 상판으로 나사못 구멍이 보이지 않게 깨끗이 고정 됩니다.

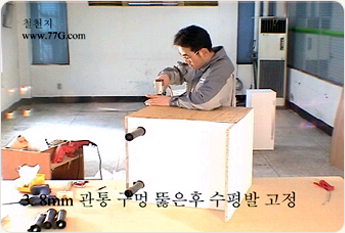

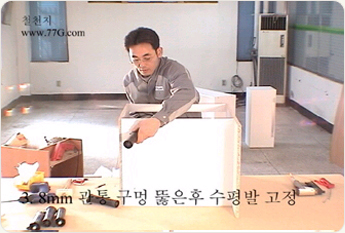

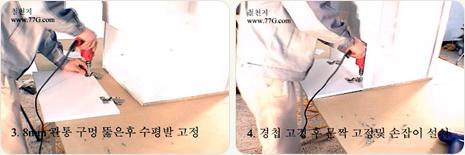

8mm 관통 구멍을 뚫고 높이 조절다리를 돌려 끼웁니다.

뒷판을 돞고, 타카나 나사못 3X19 mm 로 고정을 합니다.

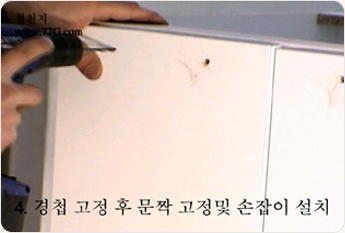

문짝에 경첩을 고정 하고, 설치 를 합니다.문짝에 경첩을 설치 하고, 고정 합니다.

손잡이 구멍을 5mm 로 뚫고, 손잡이를 고정 합니다.

아래와 같이 장이 완성 된후, 실제로 설치된 모습입니다.
