CAD 가 발달되어 정육면체 혹은 여러 모양의 도면 작성이 쉬워 졌습니다.

목공 분야도 대량 작업은 NC를 이용하여 가공 할수 있습니다만, 모두 고가의 장비들이 필요 합니다.

콤파스와 자만으로 그릴수 있는

정육각형을 그리는 방법을 설명 해드리겠습니다. 중학교 수학 기하 부분에 나오는 부분인데요..

졸업 한지 오래된 분들은 이오래전에 배운 수학이 이렇게 적용 되는구나.. 하는 생각을 들겁니다.

원리

1.원에 내접하거나 외접하는 정다각형을 콤파스와 자만으로 그릴때는 한변의 길이만, 찾아 내면 됩니다.

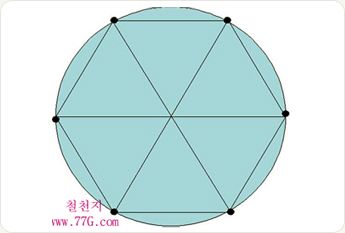

2.원에 내접 하는 정육각형은 아래와 같이 한변의 길이가 반지름과 동일한 6개의 정삼각형으로 이루어져 있습니다.

3.위와 같은 이유로 원을 그린후.. 한변을 반지름과 동일한 크기로 그려 나가면 됩니다.

그리는 방법

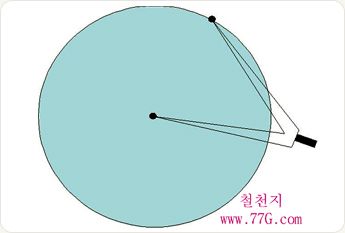

1.원을 우선 콤파스로 이용해서 그립니다.. 3mm 정도의 목재에 구멍을 내어 큰 작도도 응용을 하실수 있습니다.

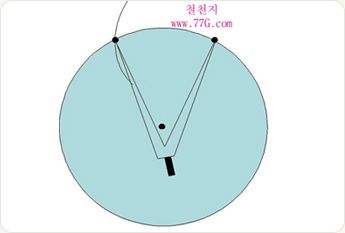

2.원주 위에 반지름과 동일한 크기로 아래 그림처럼 그려 나갑니다. 그다음 점에 또 그려 나가시고 하시면 원주 위에는 총 6개의 점이 생깁니다.

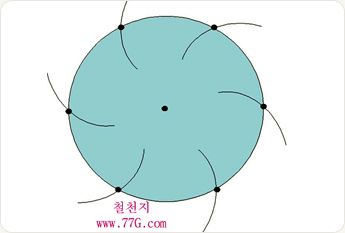

3.아래는 총6개의 점을 표시한 그림 입니다.

4.원주위의 점을 서로 연결 하면, 정육각형이 만들어 집니다.

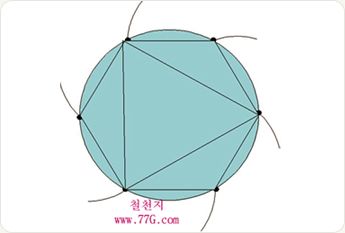

5.선을 중간 부분 끼리만 연결 하면, 정삼각형이 생깁니다.

정삼각형,육각형, 그리는 방법. Click!

위 동영상에는 위의 작도 순서대로 그림을 그려 절단 하는 모습을 편집 하였습니다..
가구를 만들때 필요 할수 있는 도형을 목재 위에 직접 그려서 응용 하세요.
