정팔각형 또한 가구 제작시에 사용될수 있는 도형입니다.

앞서 설명한것처럼 원에 내접하는 정다각형은 한변에 대한 길이만, 찾아 내면 됩니다.

정팔각형은 정사각형을 그린후 한변을 다시 수직 이등분 하는 원리를 이용하는데요..

두점을 수직 이등분 하는 방법을 이용하여 그려 보겠습니다.

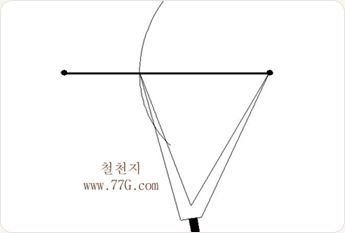

한변을 이등분 하는 수직선을 콤파스와 자로 그리는 방법은 선의 중심보다 조금 넓게 콤파스로 아래와 그리고,

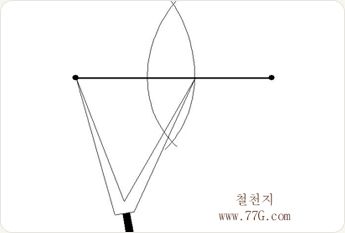

반대편에서 같은 방법으로 그린후.



각 원호가 만나는 두점을 자로 이으면, 한선을 이등분하는 수직선을 그릴수 있습니다



그리는 방법

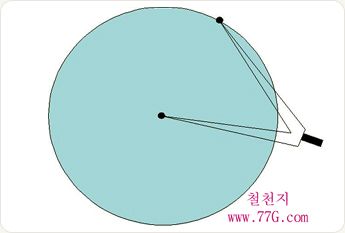

원을 우선 콤파스로 이용해서 그립니다.. 3mm 정도의 목재에 구멍을 내어 길게 하시면 콤파스 대용으로 더큰 그림도 그리실수 있습니다.

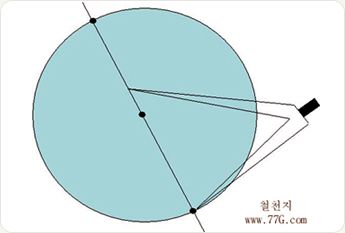

원점을 관통하는 직선을 그린후 앞원주위의 점에서 반지름 보다 조금 넓게 콤파스를 벌려 수직 이등분 하는 수직선을 그립니다.

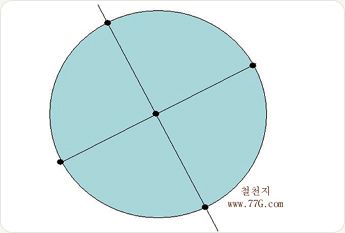

아래와 같이 4점이 생깁니다..

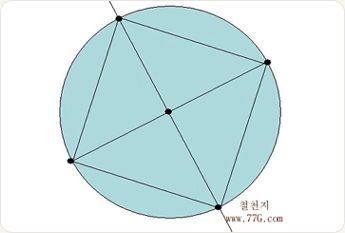

이점을 모두 이으면, 정사각형이 됩니다.



정사각형의 한변을 수직 이등분 하는 수직선을 앞서 알려 드린 방법으로 세우고 원주와 만나는 점을 모두 표시 합니다.

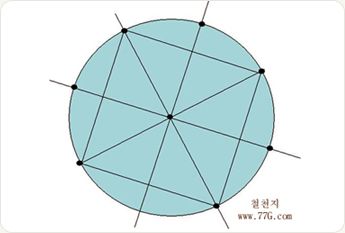

이점들을 모두 이으면, 아래와 같이 원에 내접 하는 정팔각형이 그려 집니다.

위와 같이 선을 이등분 하는 원리를 이용하면, 정삼각형,정육각형,정12각형을 정사각형,정팔각형 ,정십육각형도 가능 합니다.



정사각형,팔각형, 그리는방법. Click!

위 동영상에는 위의 작도 순서대로 그림을 그려 절단 하는 모습을 편집 하였습니다..
쟁반과 같은 작은 소품을  만들때 가구 제작시에 응용 사용해 보세요.
